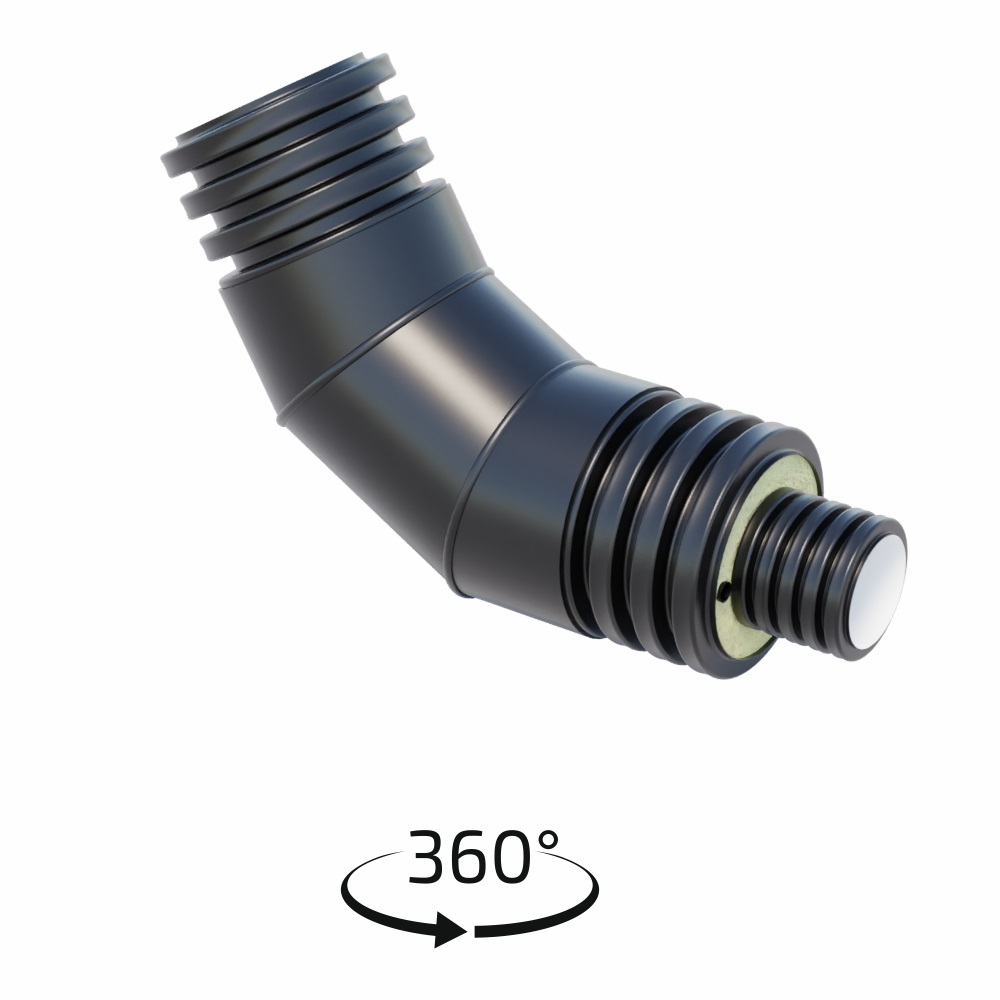

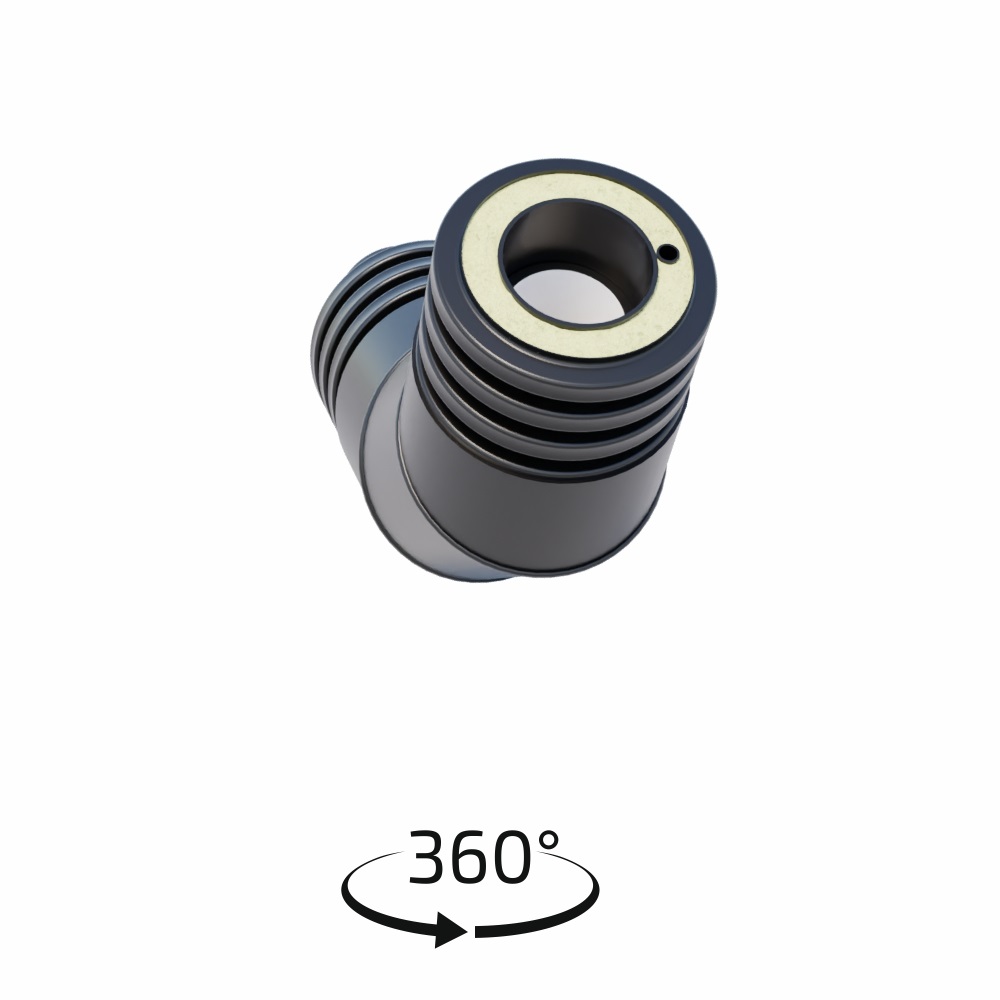

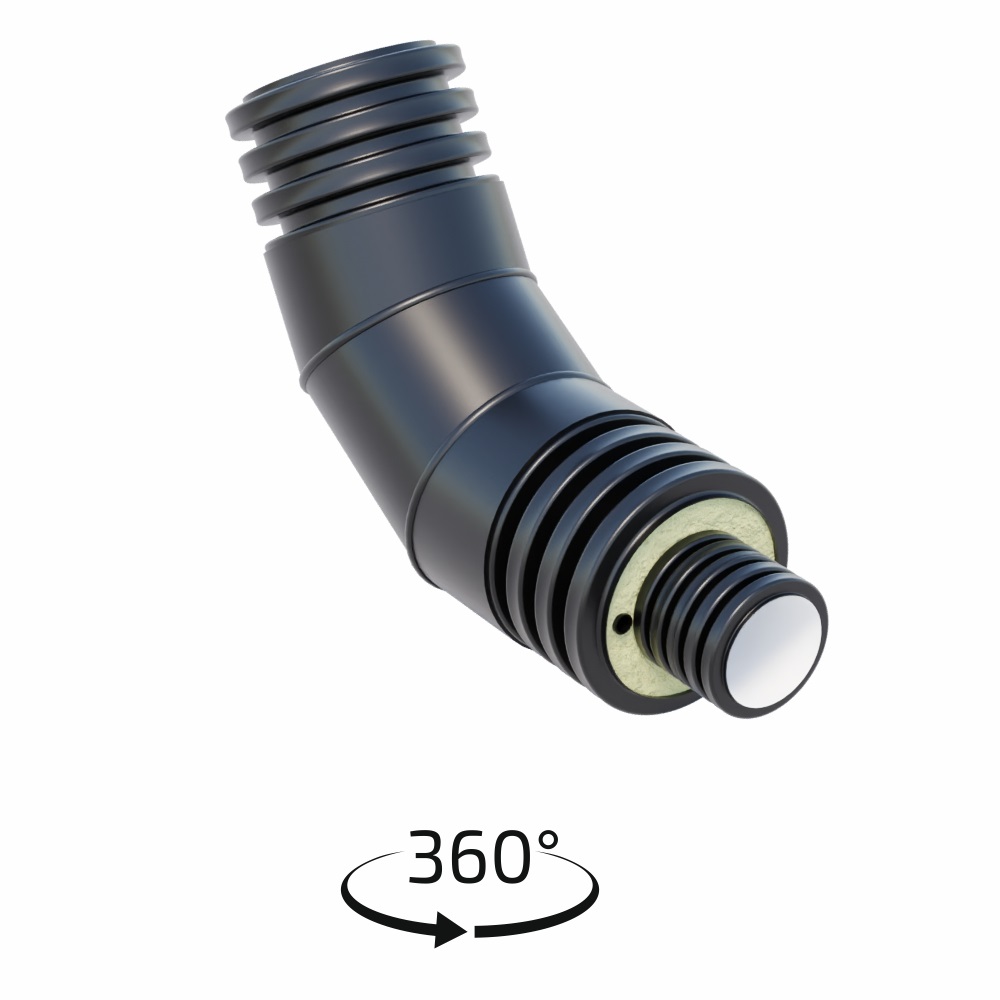

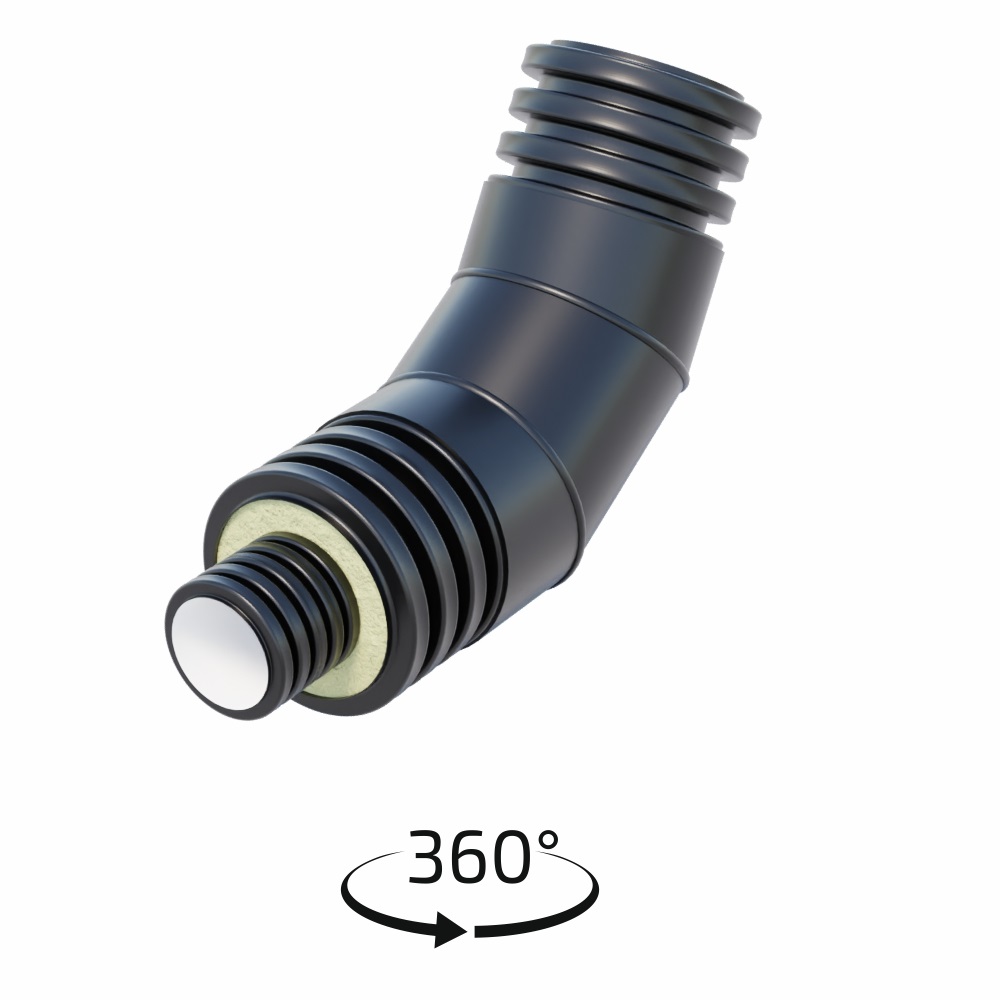

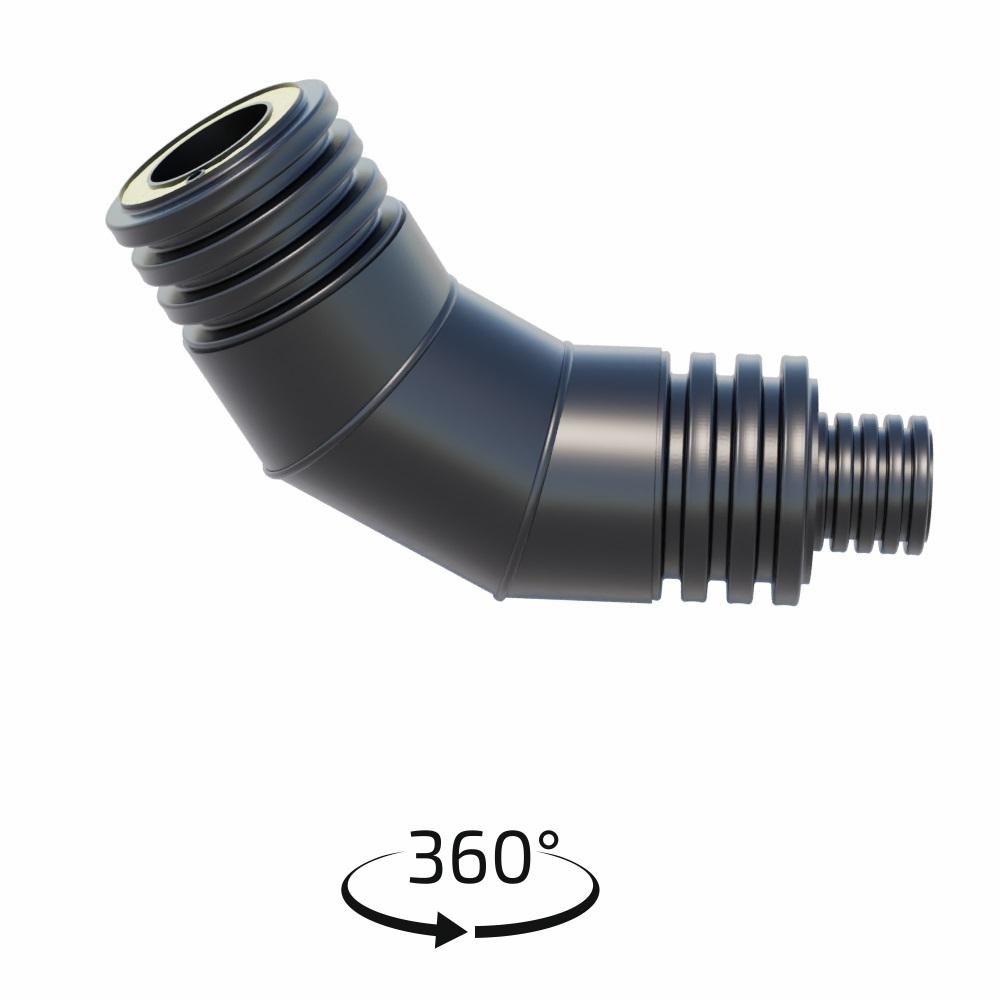

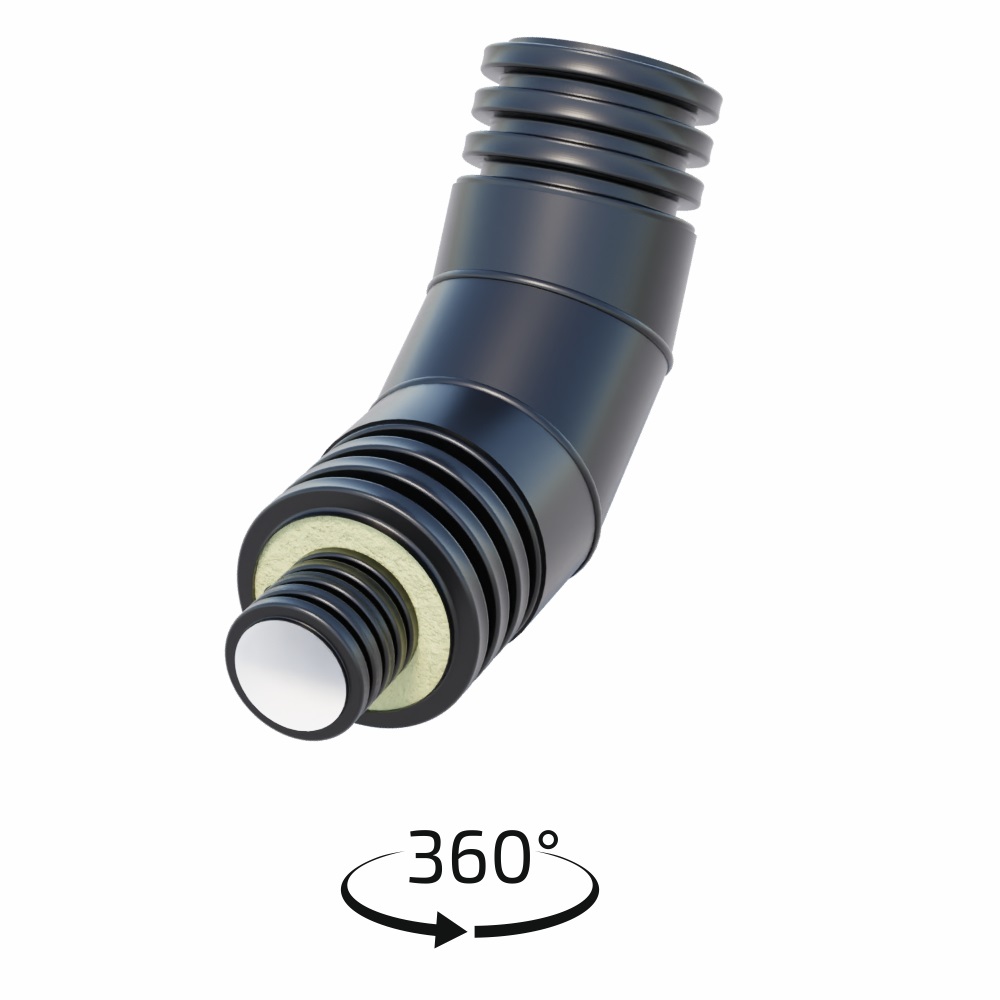

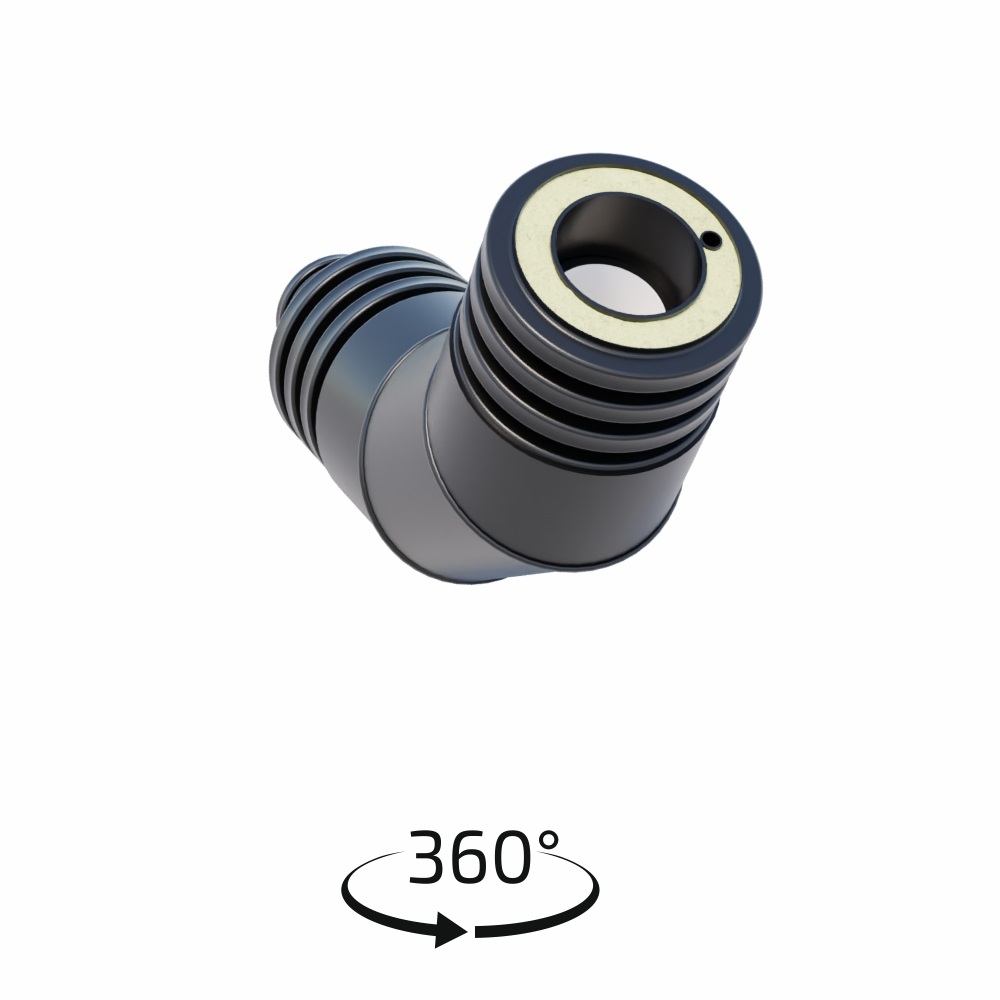

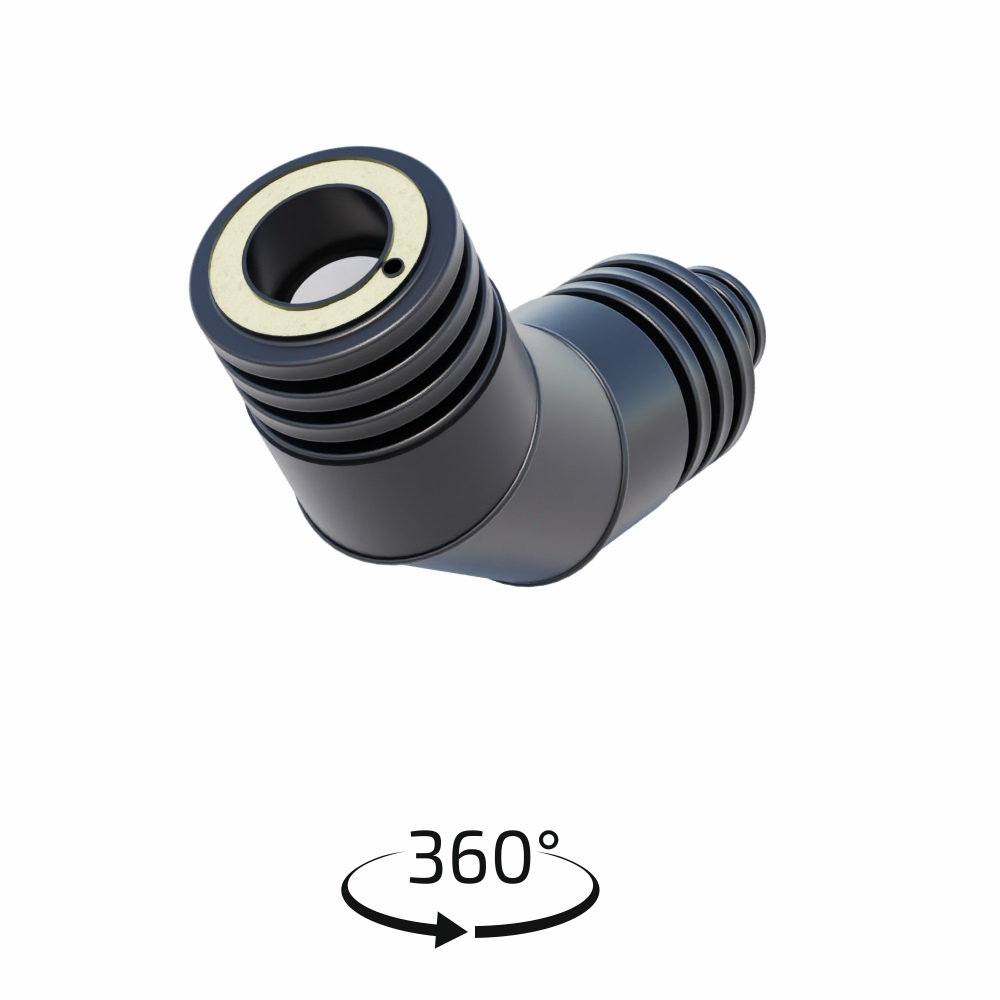

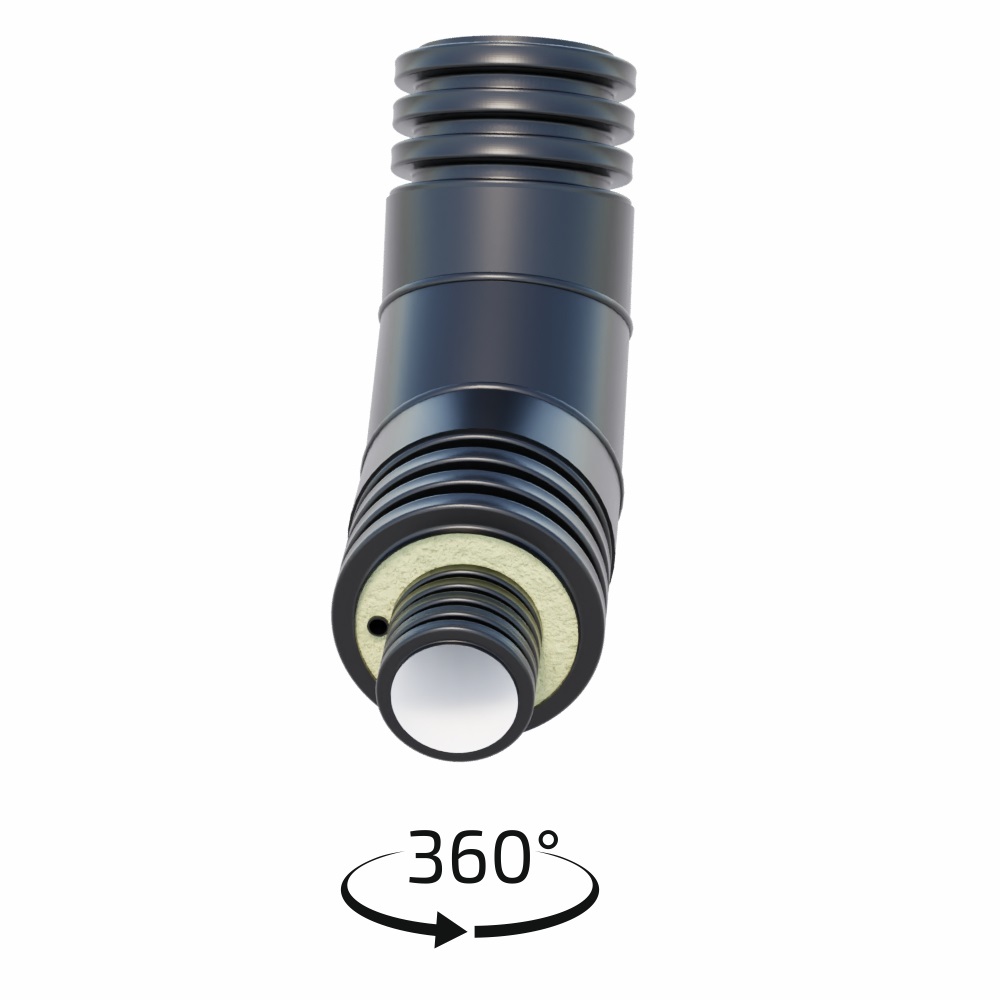

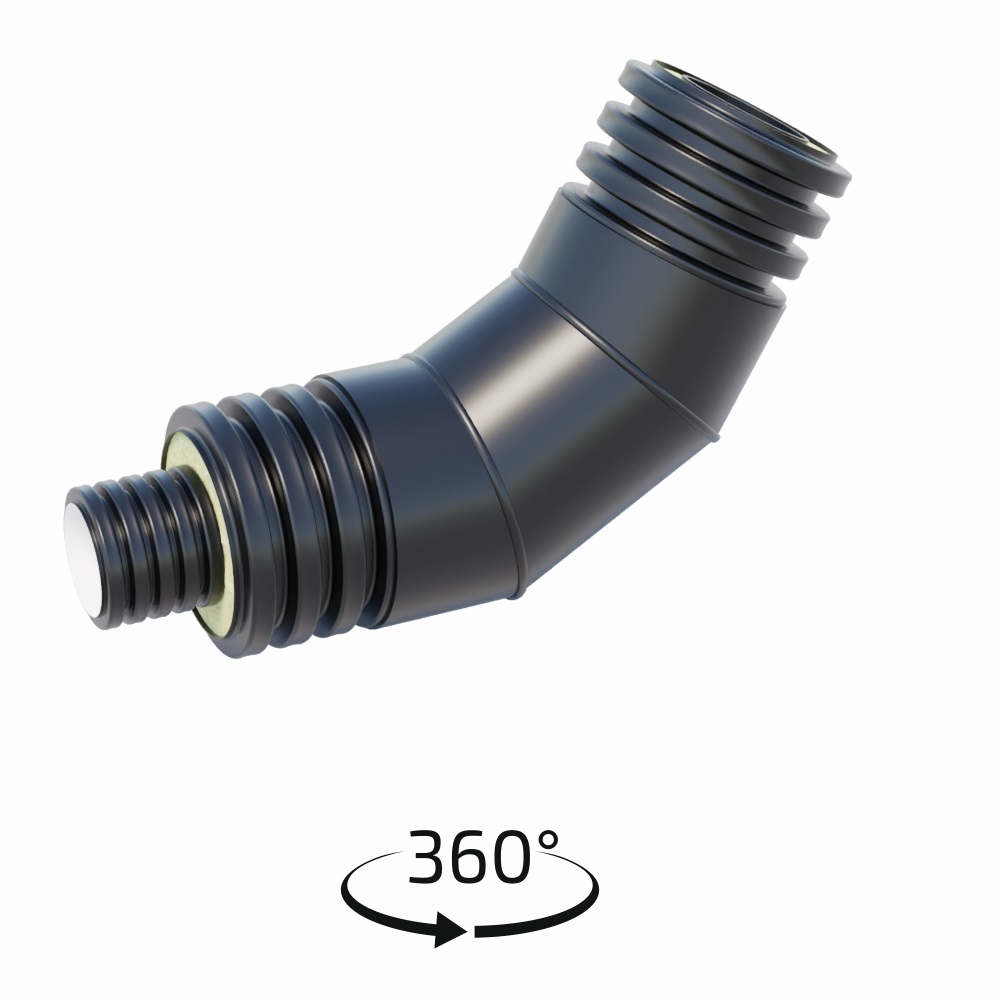

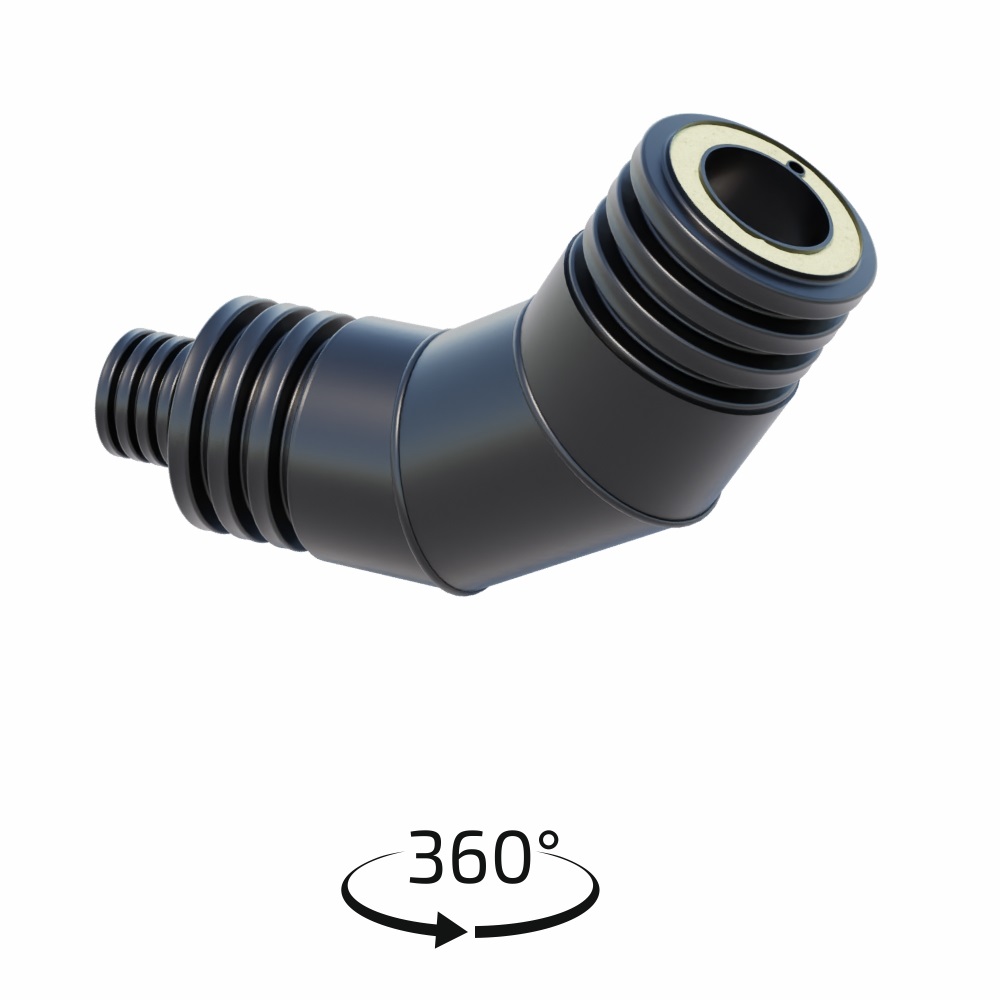

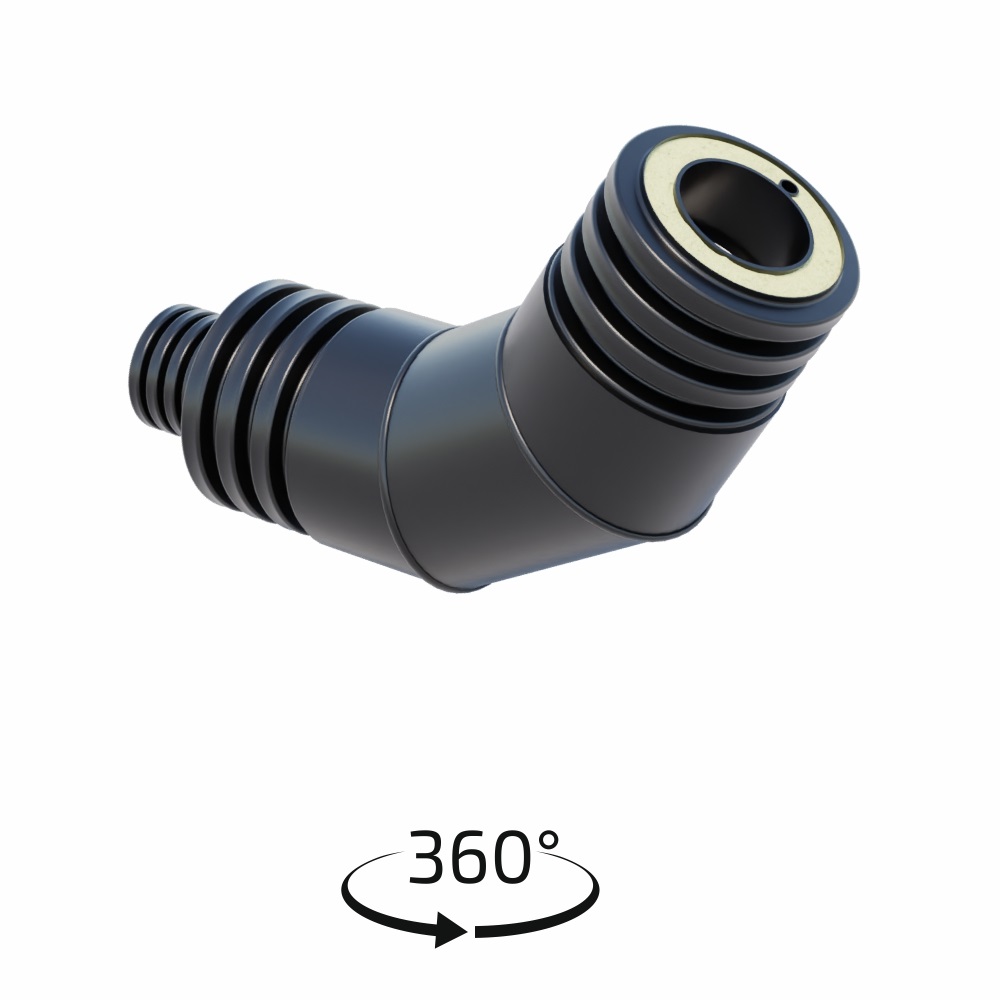

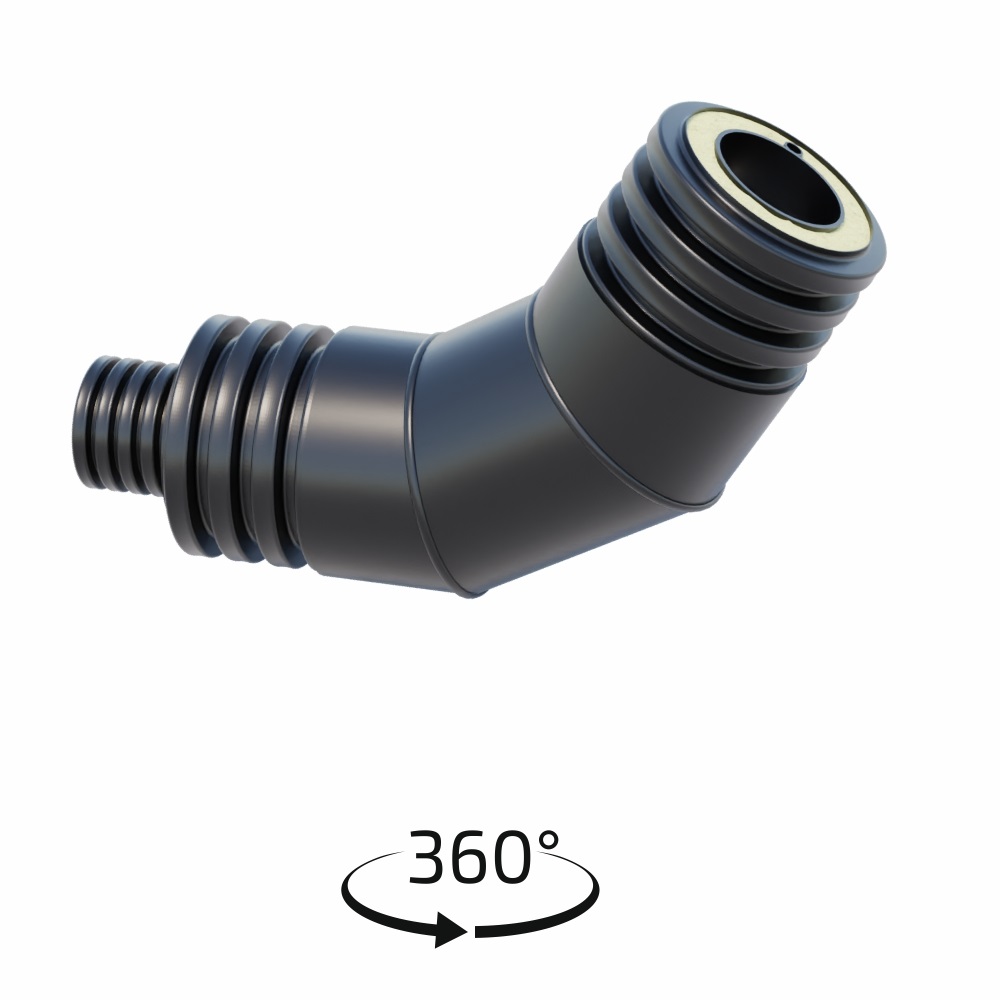

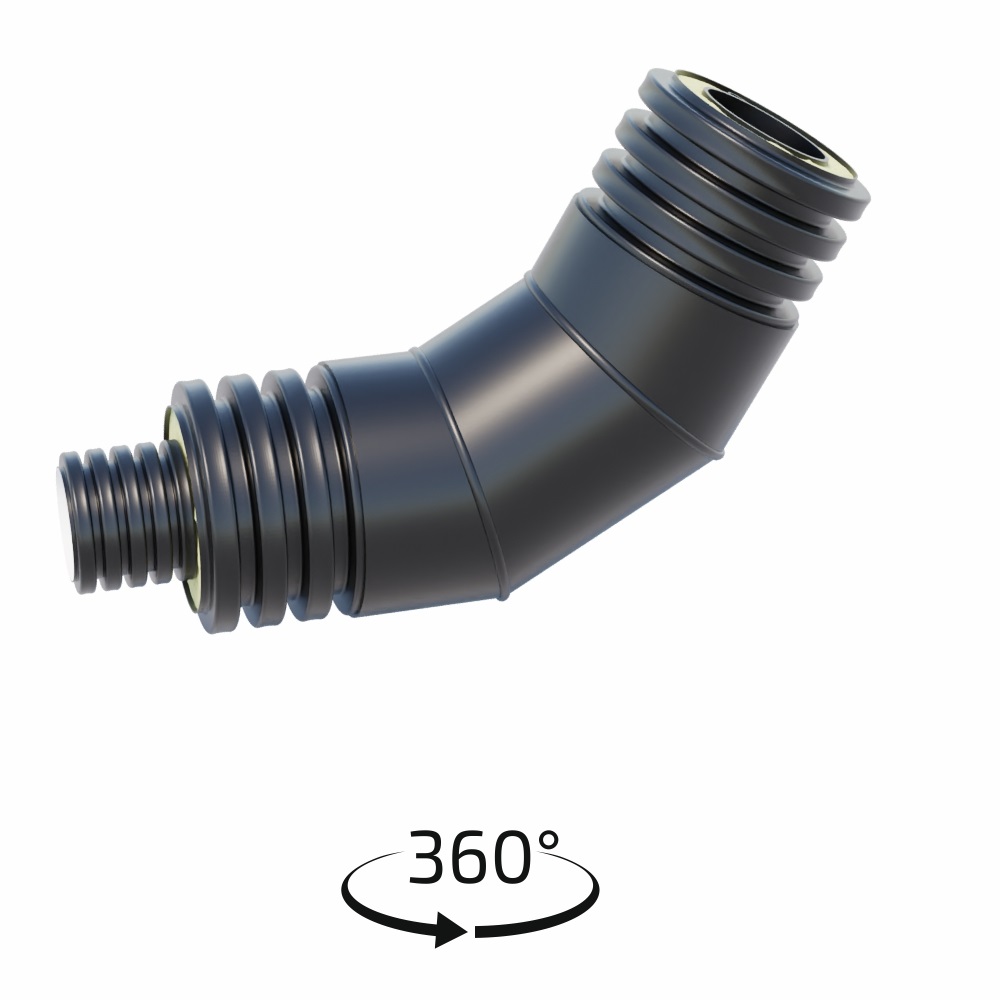

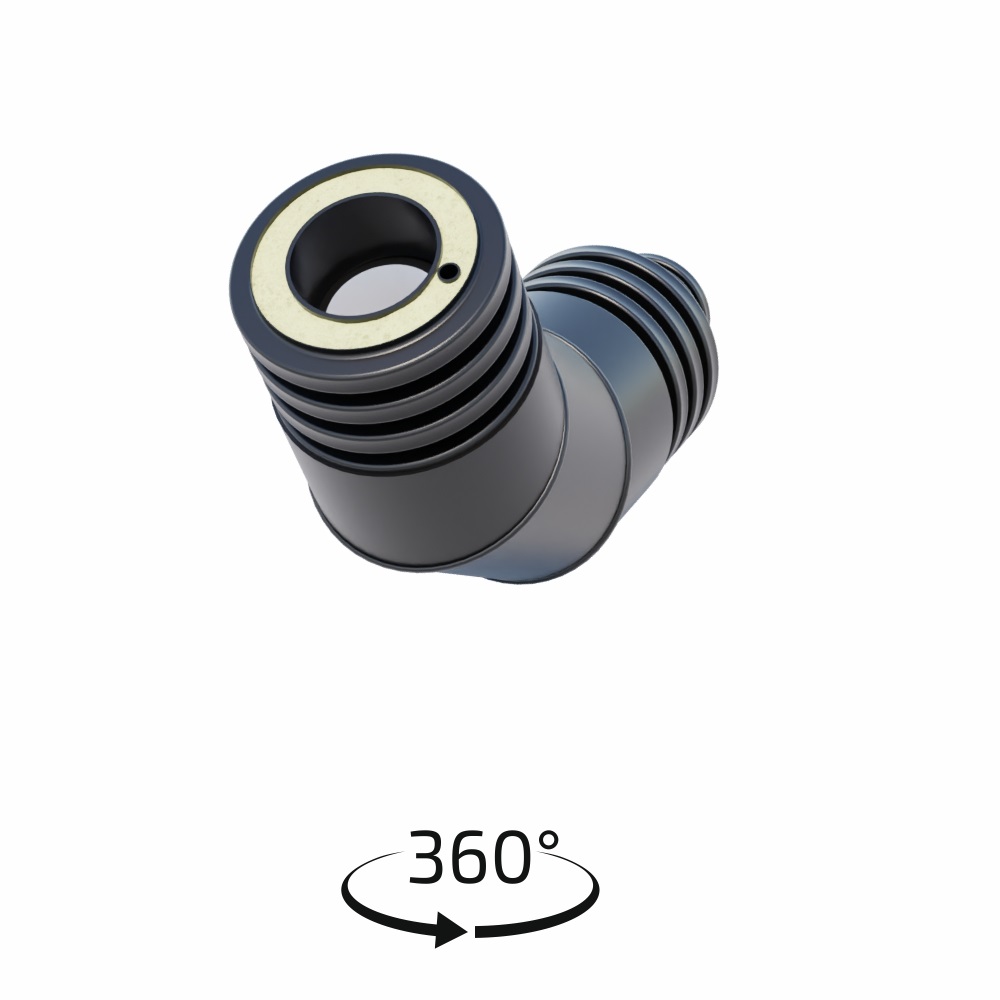

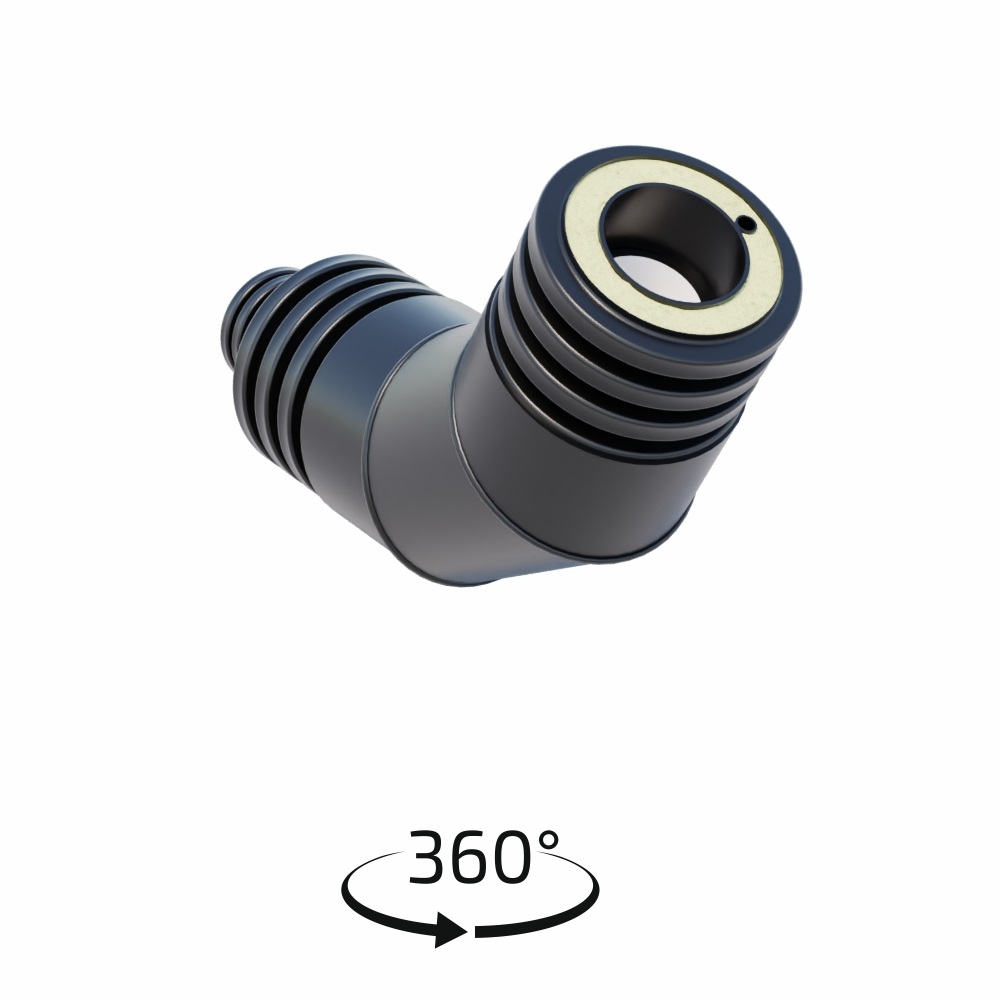

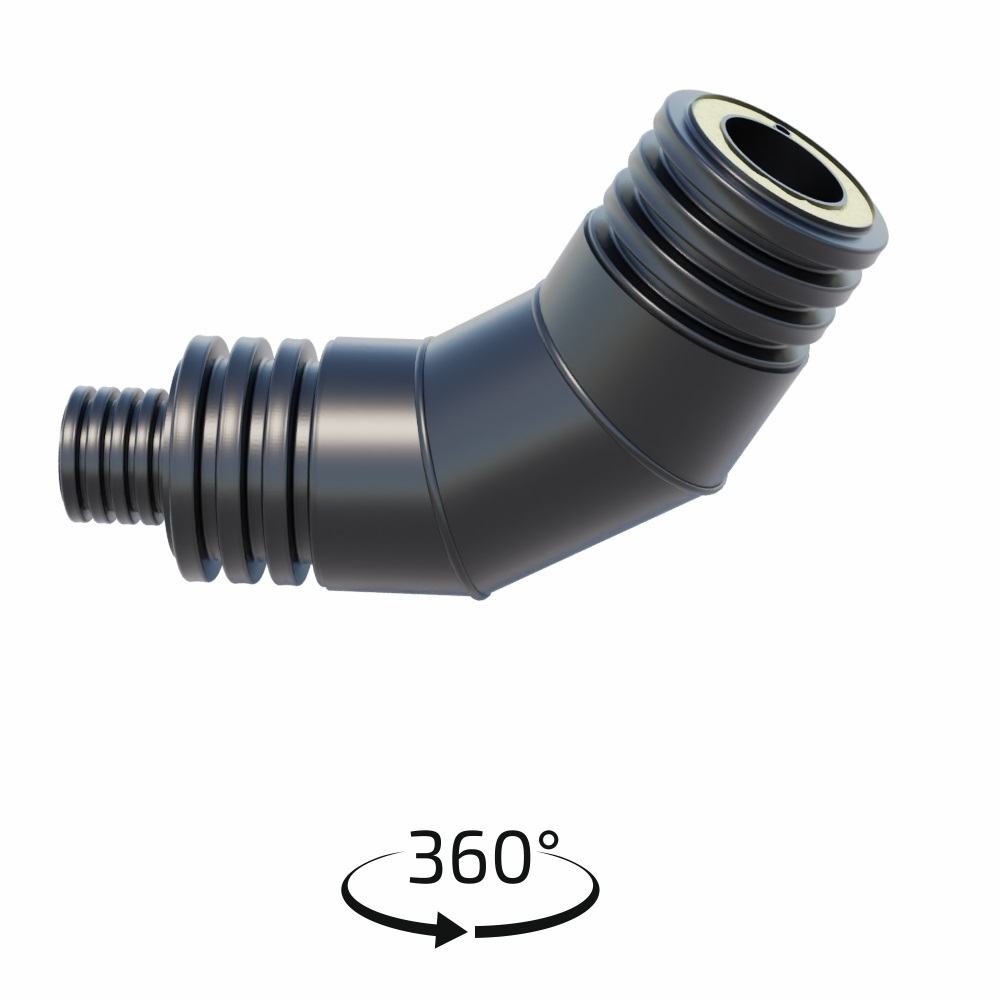

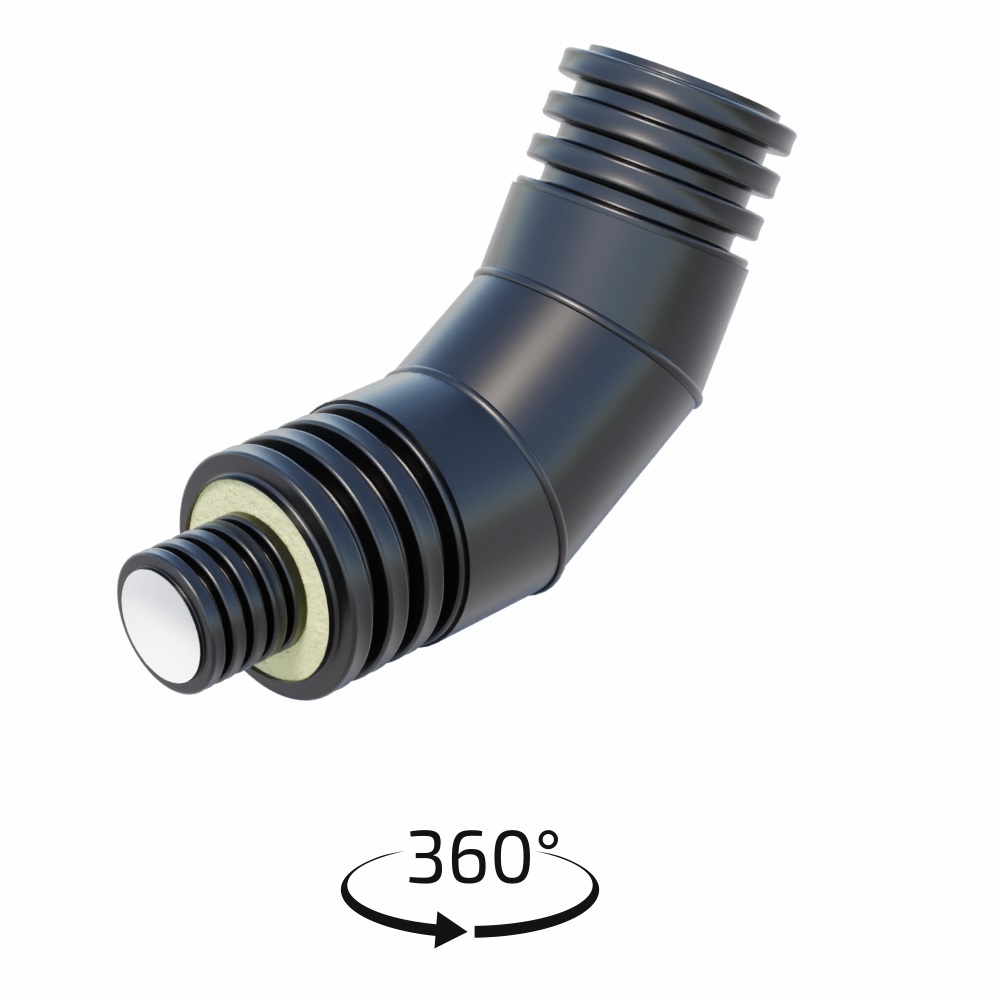

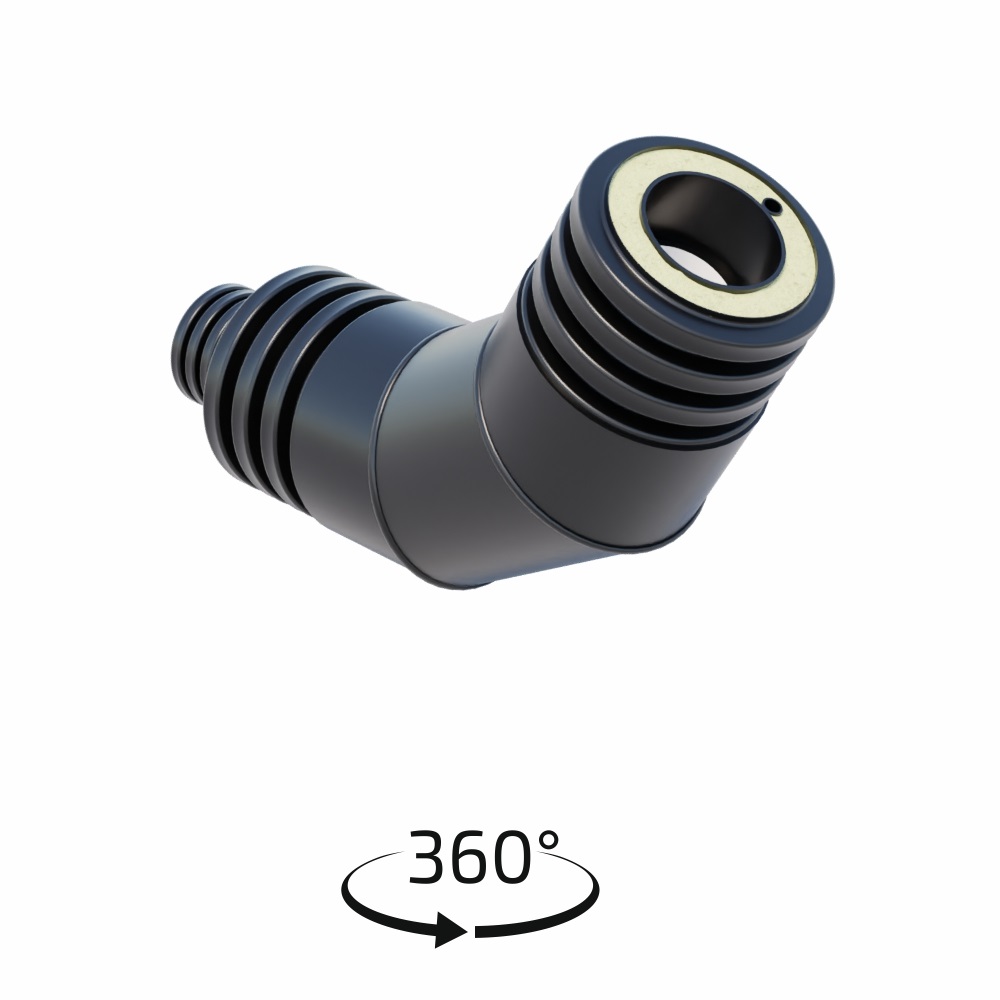

Отводы ИЗОКОРСИС и ИЗОКОРСИС У предназначены для изменения направления потока жидкости в трубопроводе.

Отвод ИЗОКОРСИС У отличается от отвода ИЗОКОРСИС наличием кабель-канала, предназначенного для прокладки нагревательной ленты. В зависимости от расположения кабель-канала различают 4 типа отводов ИЗОКОРСИС У.

Отводы ИЗОКОРСИС и ИЗОКОРСИС У могут быть изготовлены с величиной угла от 10 до 90 градусов (с шагом 5 градусов). В колодцах предпочтительно использовать комбинированный отвод с ревизией, что позволяет уменьшить габариты узла.

Для соединения кабель‑каналов применяются:

полиэтиленовые трубки диаметром 20 мм;
клей-герметик;
термоусаживаемые муфты или ленты «ТЕРМА-СТ».

Номенклатура отводов ИЗОКОРСИС

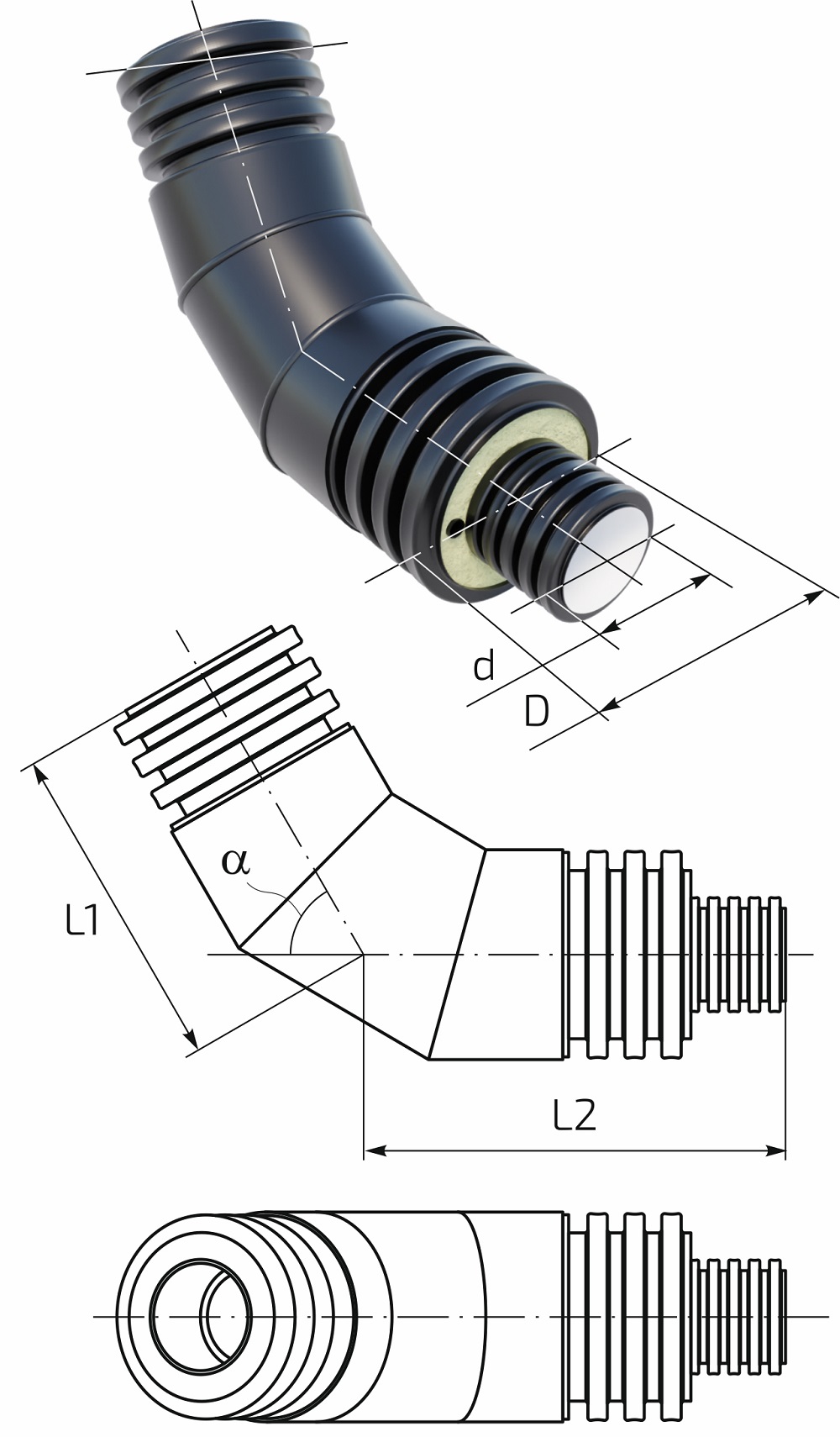

	Типоразмер отвода (d/D)	L1, мм	L2, мм	Расчетная масса, кг
Отвод 15° ИЗОКОРСИС (α=15°)
1	110/200	213	213	1,8
2	110/250	249	249	3,2
3	160/250*	249	249	3,2
4	160/315	308	267	5,6
5	200/315	308	267	5,8
6	200/400	411	411	12,4
7	250/400	411	411	12,9
8	315/500	411	351	18,2
9	400/630	483	408	31,6
Отвод 30° ИЗОКОРСИС (α=30°)
10	110/200	228	211	1,8
11	110/250	261	234	3,2
12	160/250*	261	234	3,2
13	160/315	330	288	6,0
14	200/315	330	288	6,2
15	200/400	487	445	14,0
16	250/400	487	445	14,6
17	315/500	517	407	22,0
18	400/630	740	671	50,0
Отвод 45° ИЗОКОРСИС (α=45°)
19	110/200	221	186	1,7
20	110/250	377	377	4,9
21	160/250*	377	377	4,8
22	160/315	403	400	7,8
23	200/315	403	400	8,1
24	200/400	473	466	14,1
25	250/400	473	466	14,7
26	315/500	611	431	24,8
27	400/630	570	556	39,9
Отвод 60° ИЗОКОРСИС (α=60°)
28	110/200	362	313	2,7
29	110/250	397	370	5,0
30	160/250*	397	370	4,9
31	160/315	491	449	9,2
32	200/315	491	449	9,4
33	200/400	562	513	16,2
34	250/400	562	513	16,8
35	315/500	665	607	30,3
36	400/630	779	788	55,5
Отвод 90° ИЗОКОРСИС (α=90°)
37	110/200	419	399	3,3
38	110/250	558	558	7,2
39	160/250*	558	558	7,1
40	160/315	632	632	12,3
41	200/315	632	632	12,7
42	200/400	713	710	21,4
43	250/400	713	710	22,2
44	315/500	703	703	33,5
45	400/630	932	1006	68,7
* Изделие изготавливается только в варианте ИЗОКОРСИС (без кабель-канала).
Отводы ИЗОКОРСИС и ИЗОКОРСИС У могут быть изготовлены со значением углов от 10° до 90° с шагом углов 5° по чертежам, согласованным с заказчиком и утвержденным в установленном порядке.

Обозначение отвода ИЗОКОРСИС в заказной спецификации состоит из:

слова «отвод»;
угла поворота, состоящего из числового значения в градусах и символа «°»;
торгового наименования трубы — «ИЗОКОРСИС»;
номинального наружного диаметра внутренней (рабочей) трубы d и её номинальной кольцевой жесткости SN;
символа "/";
номинального наружного диаметра трубы-оболочки D и её номинальной кольцевой жесткости SN.

Пример обозначения в заказной спецификации:

Отвод 90° ИЗОКОРСИС номинальным наружным диаметром 110 мм, номинальной кольцевой жесткостью SN8 c теплоизоляцией из пенополиуретана в трубе‑оболочке номинальным наружным диаметром 200 мм и номинальной кольцевой жесткостью SN8:

•

Отвод 90° ИЗОКОРСИС 110 SN8/200 SN8

Отводы ИЗОКОРСИС У

Отводы ИЗОКОРСИС У отличаются от отводов ИЗОКОРСИС наличием полиэтиленового кабель‑канала, предназначенного для протяжки саморегулирующейся нагревательной ленты.

Габаритные характеристики отводов ИЗОКОРСИС У соответствуют аналогичным характеристикам отводов ИЗОКОРСИС.

Кабель-каналы смежных труб и элементов телескопически соединяются при помощи соединительной полиэтиленовой трубки, герметизация соединения достигается за счет нанесения на соединительную трубку клея‑герметика.

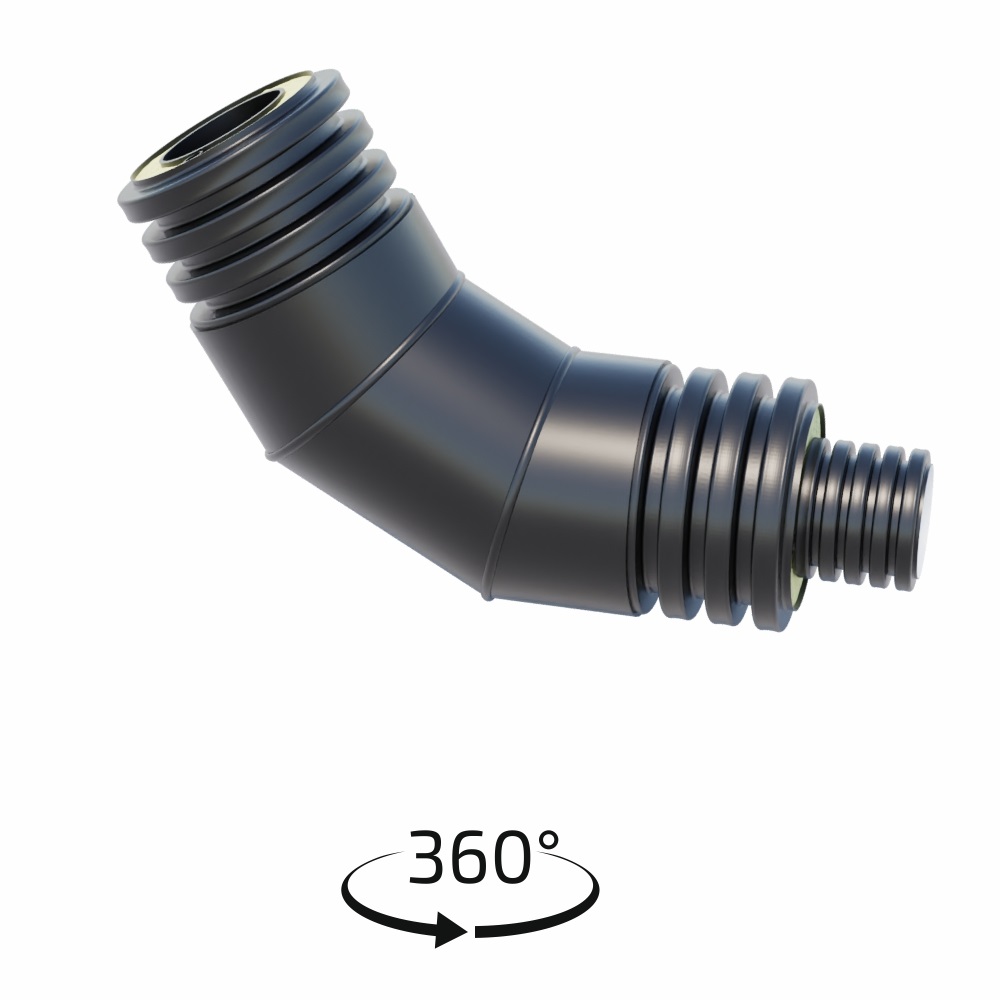

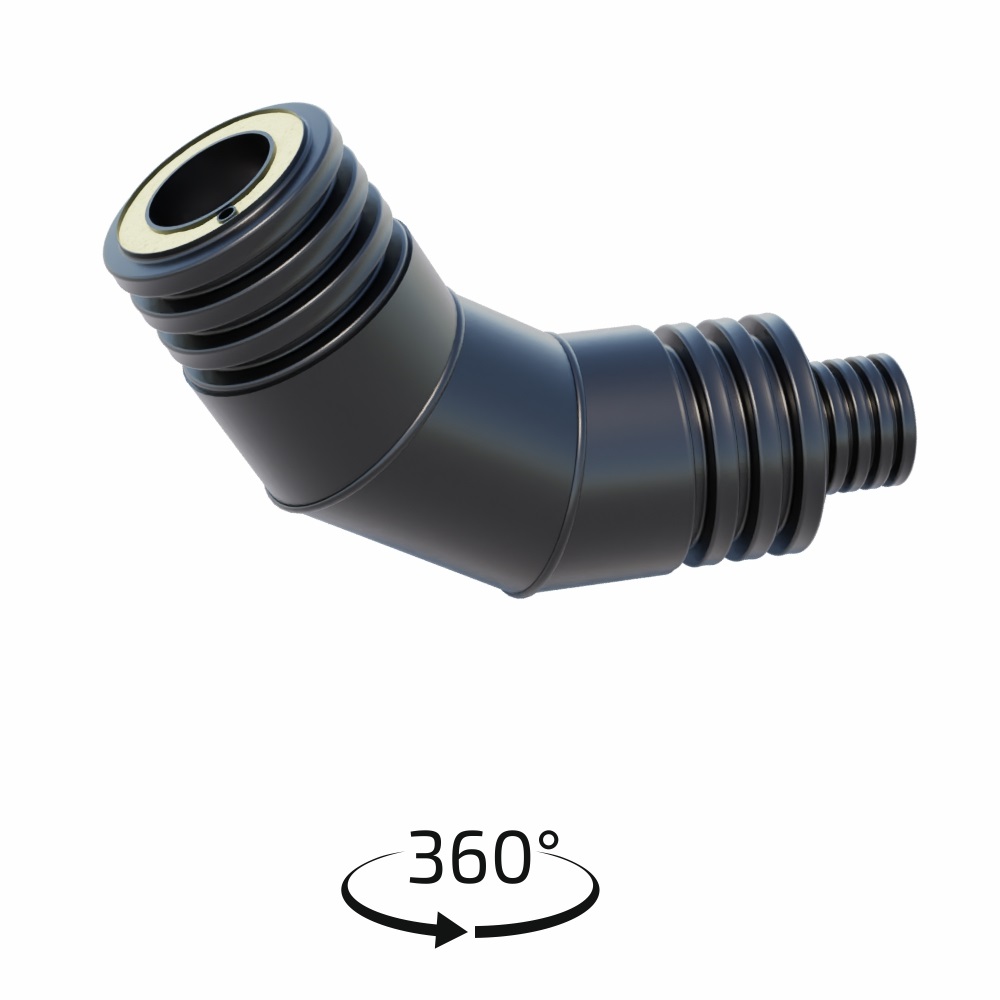

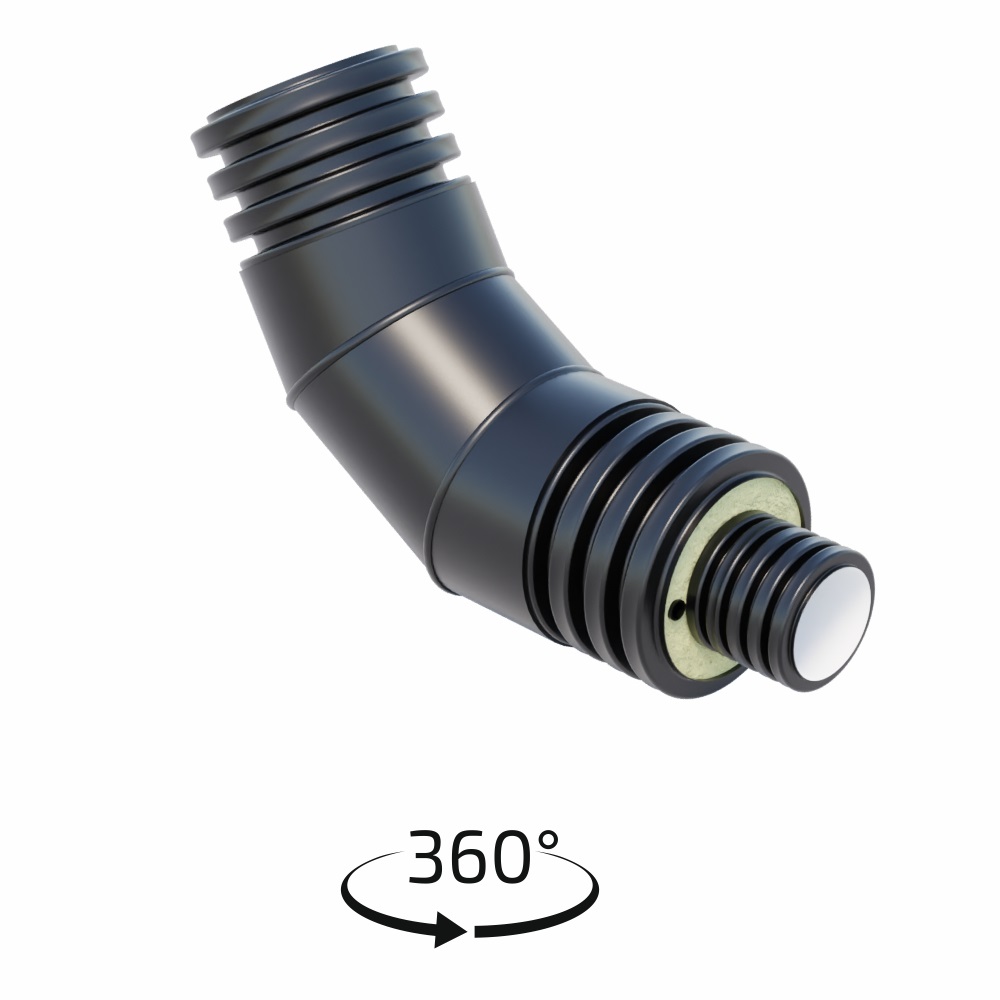

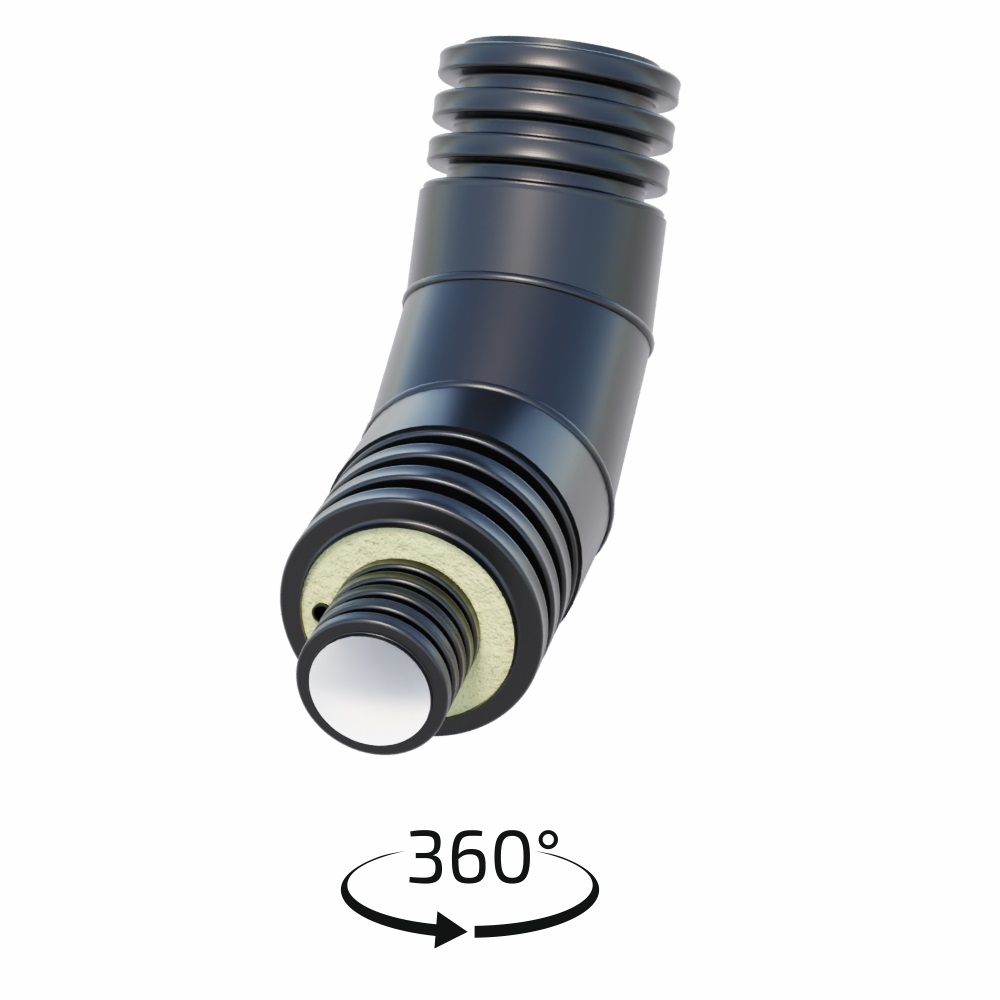

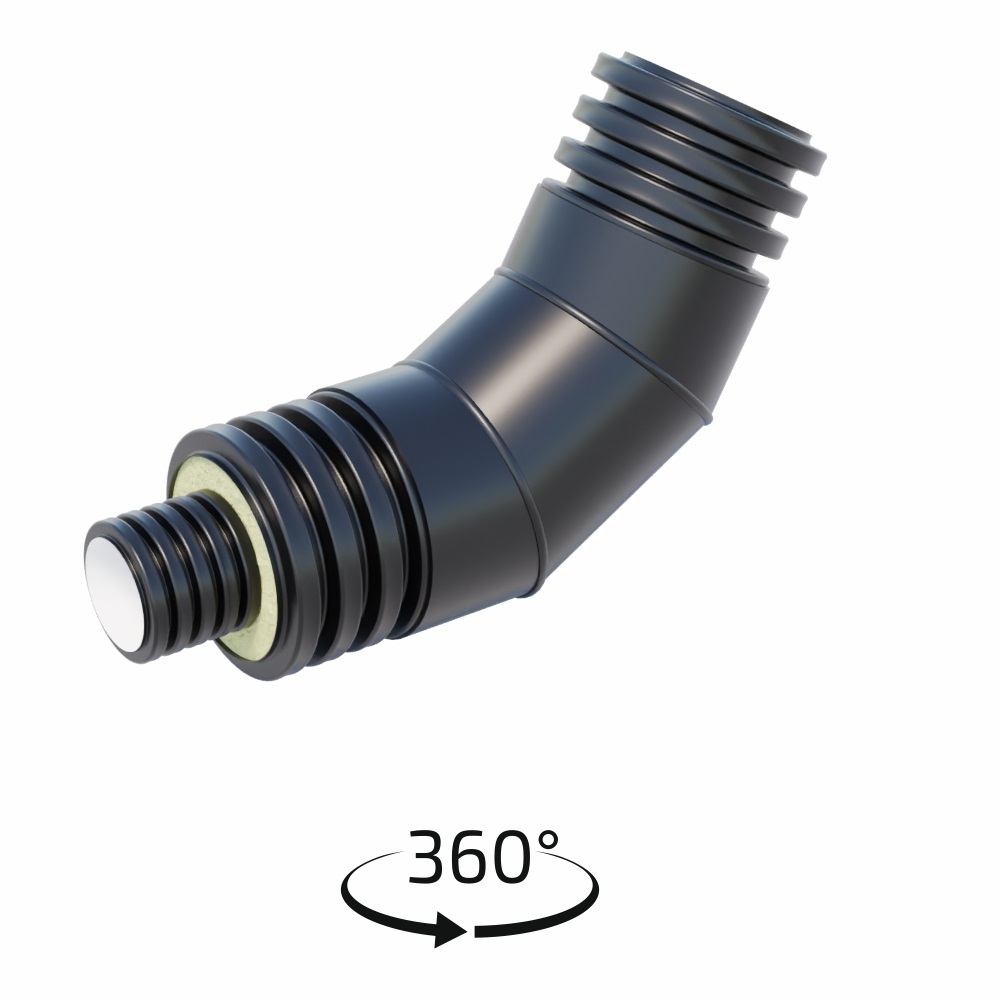

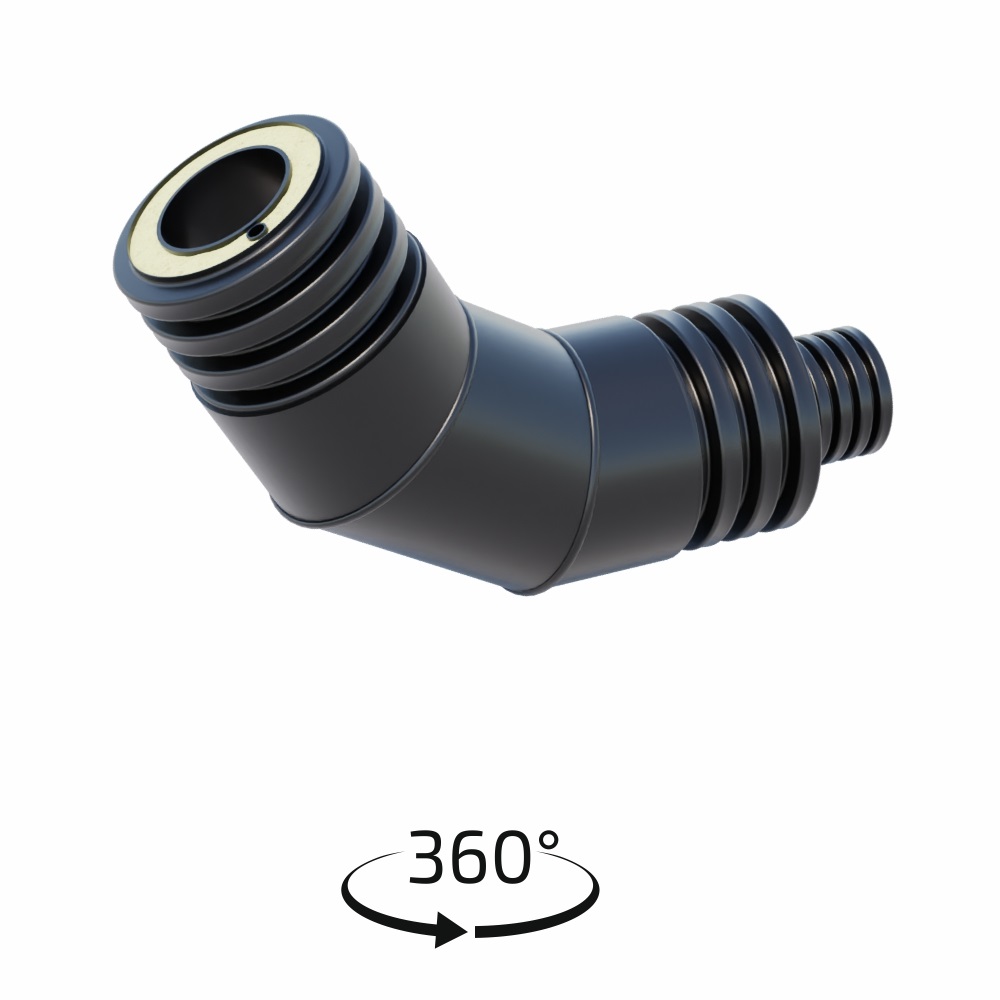

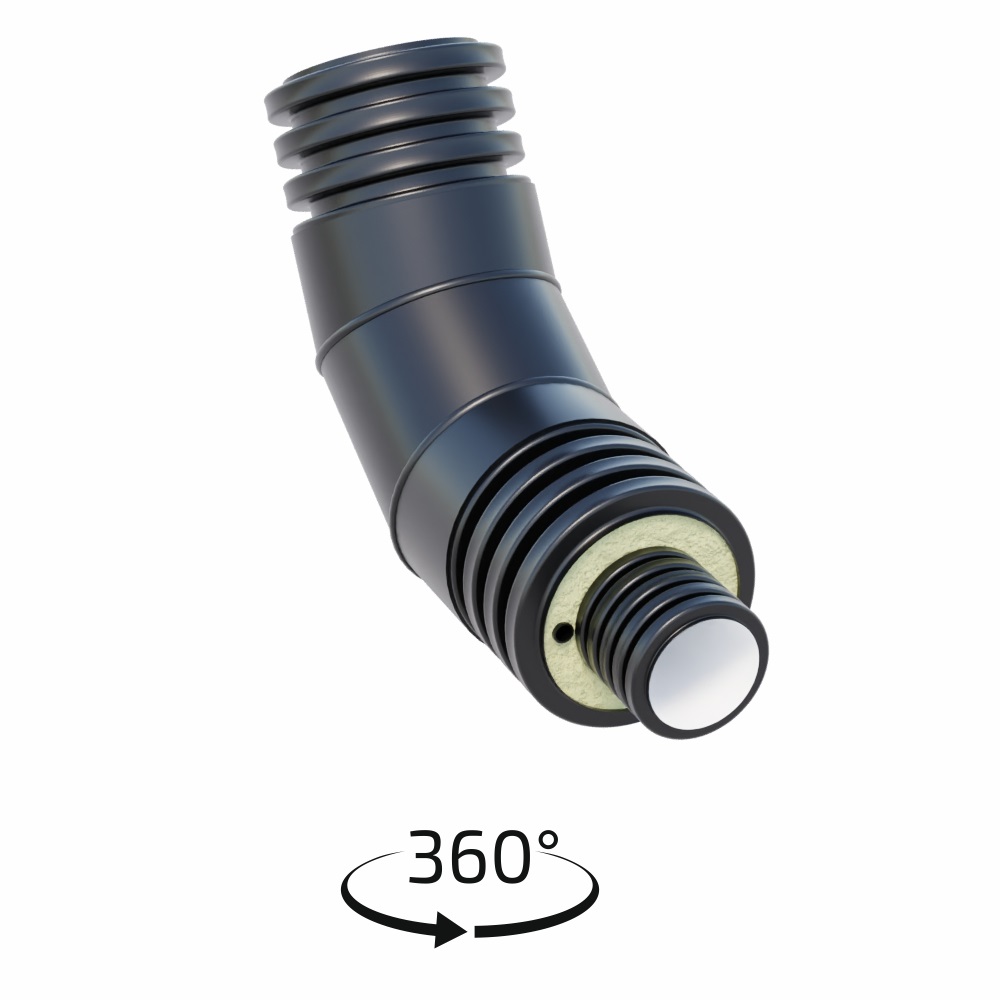

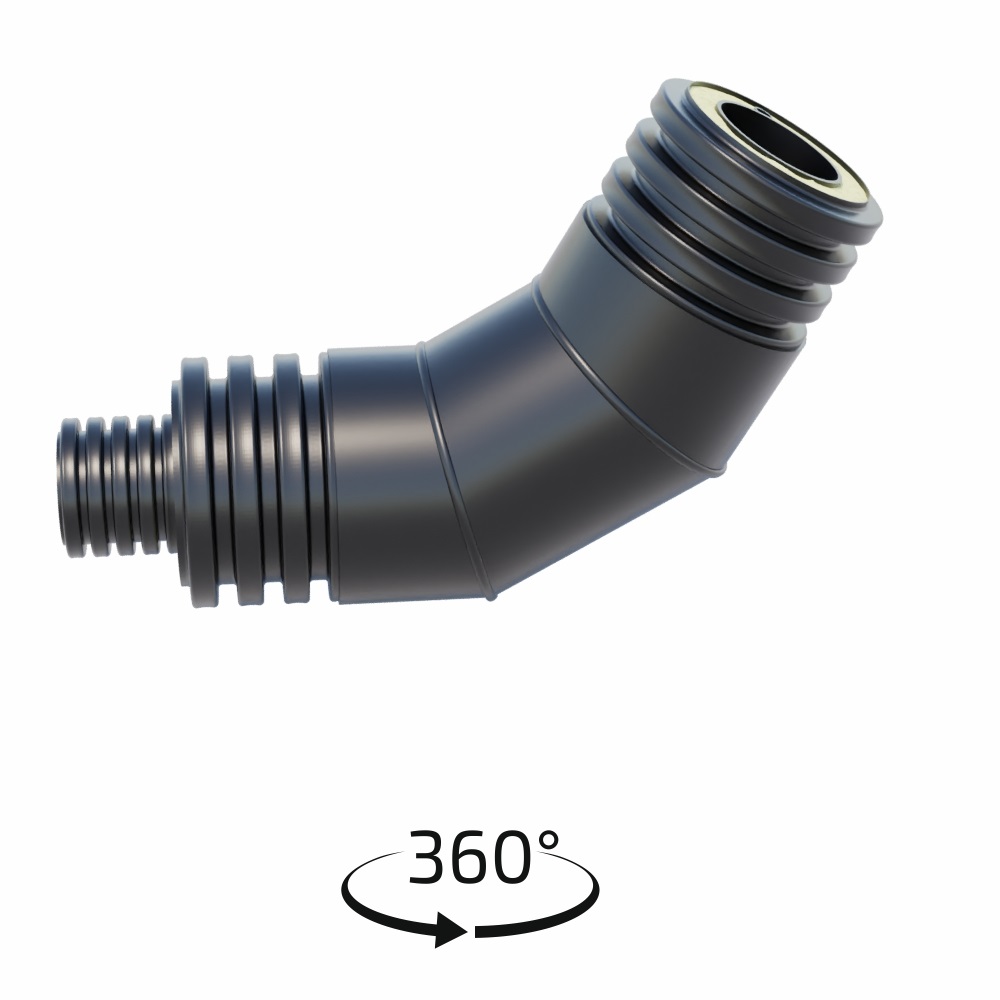

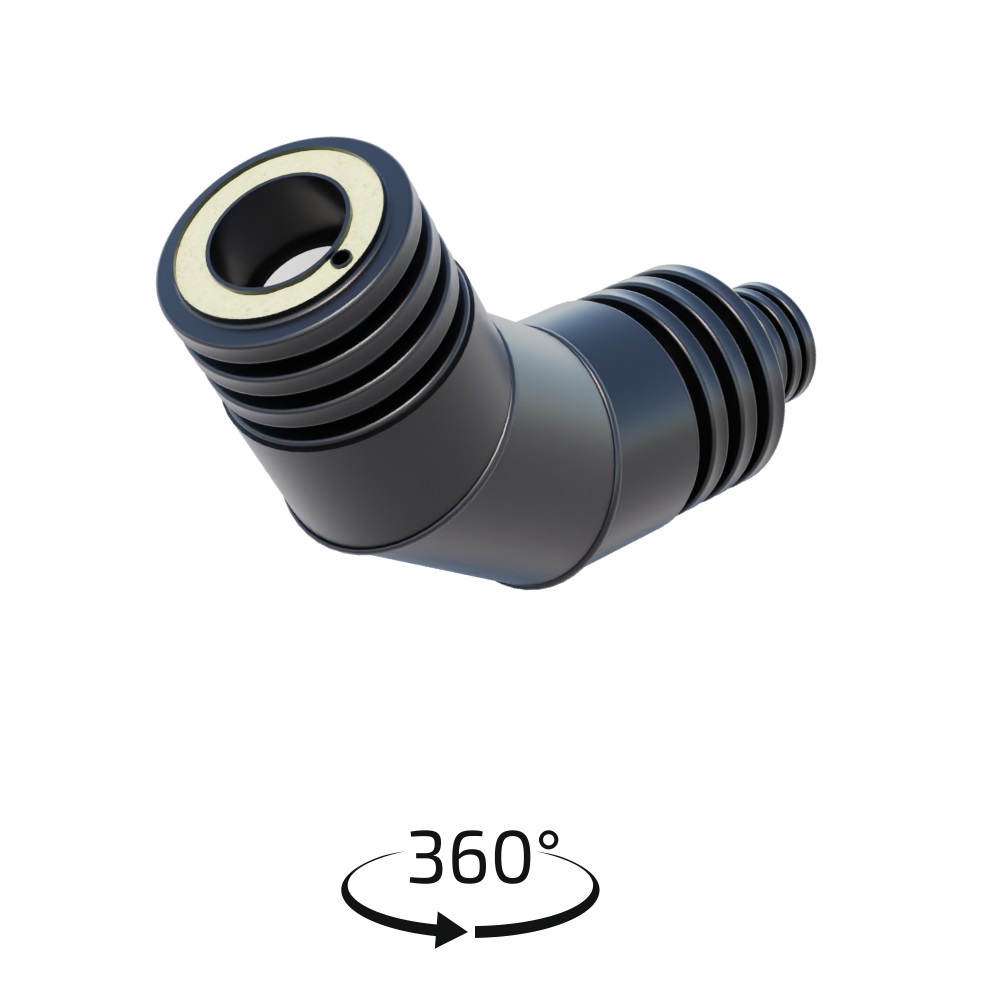

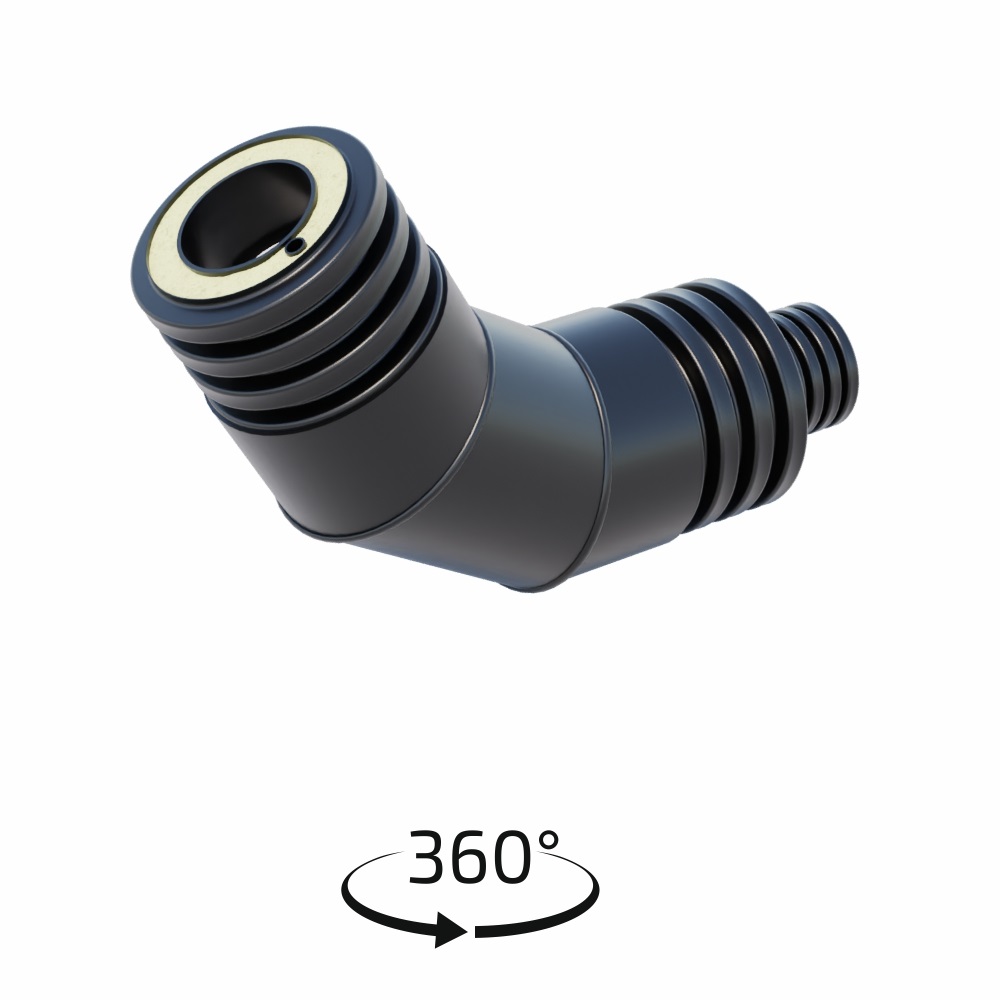

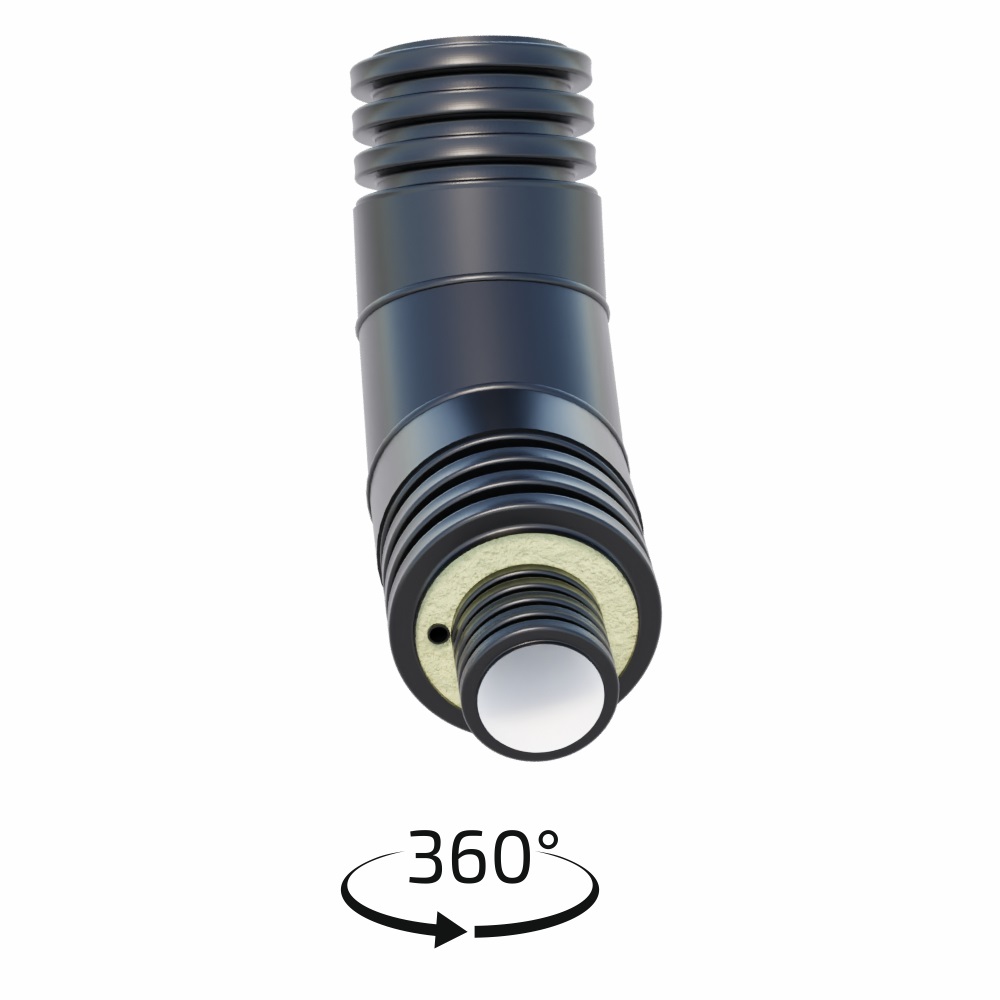

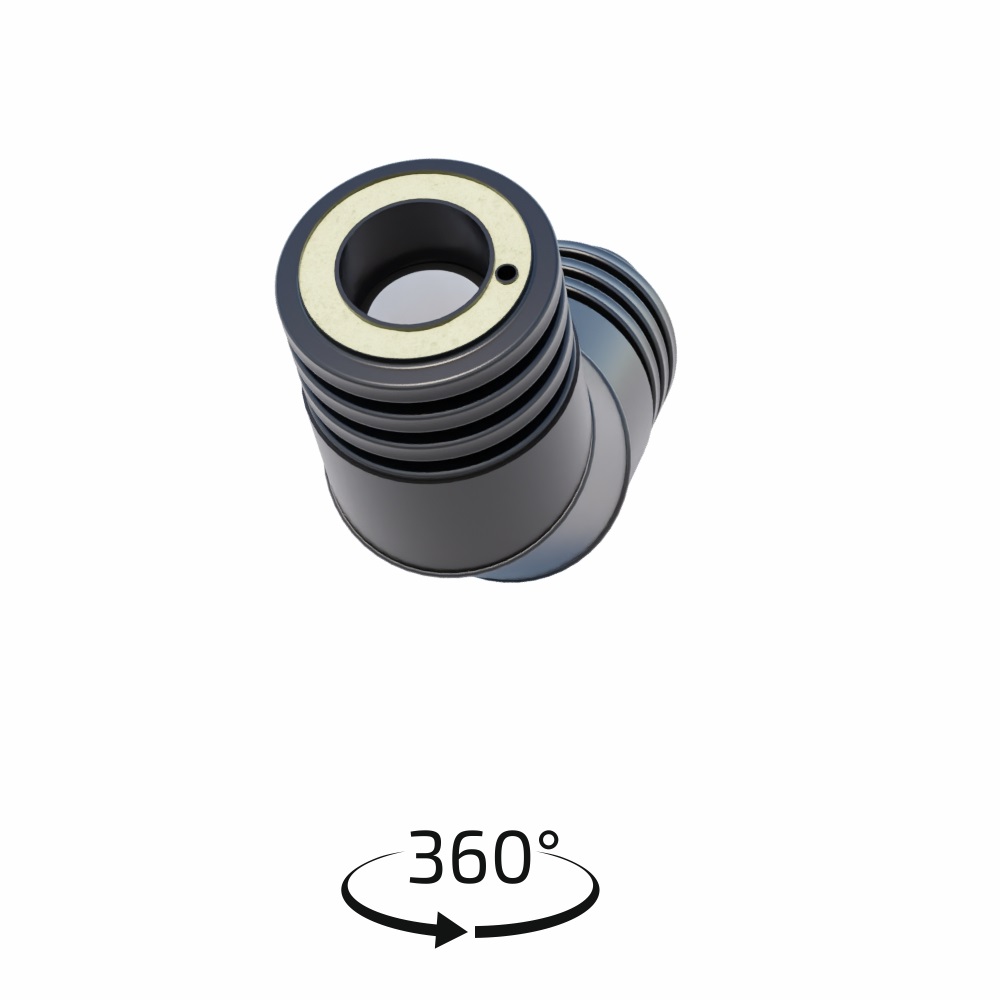

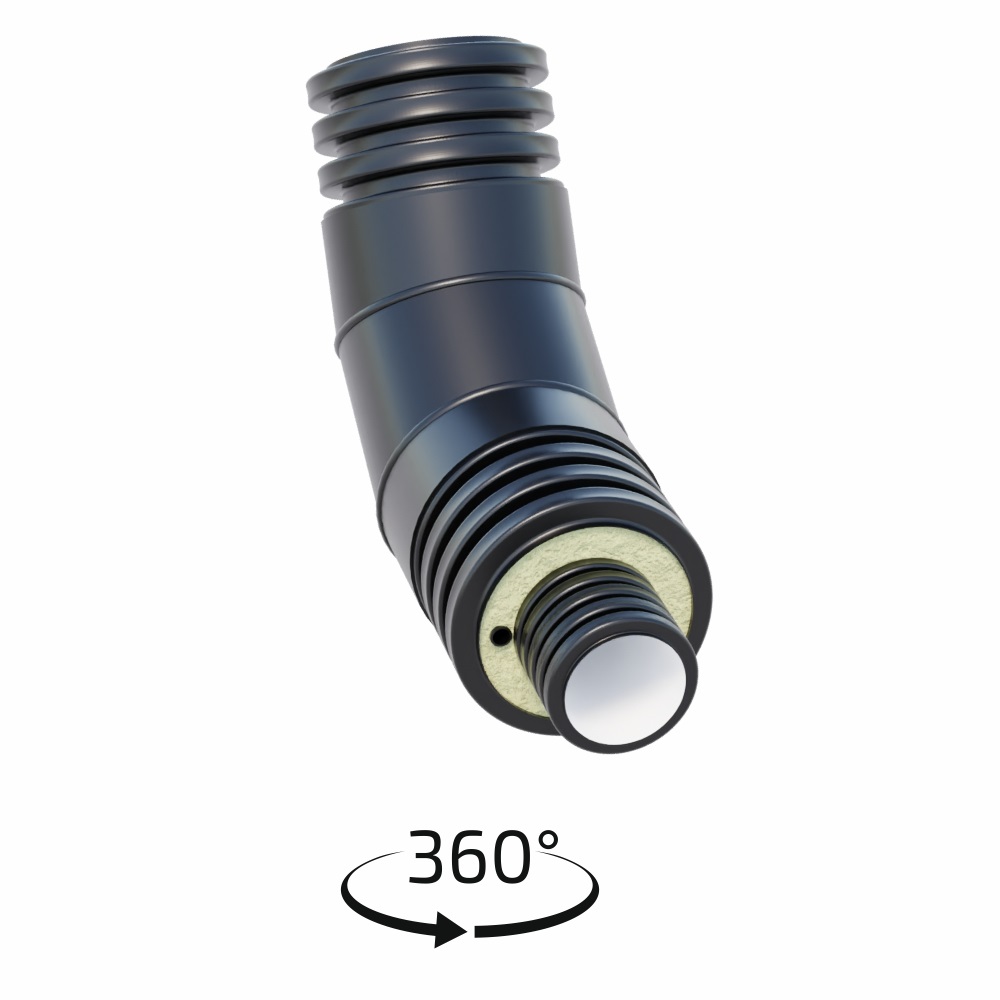

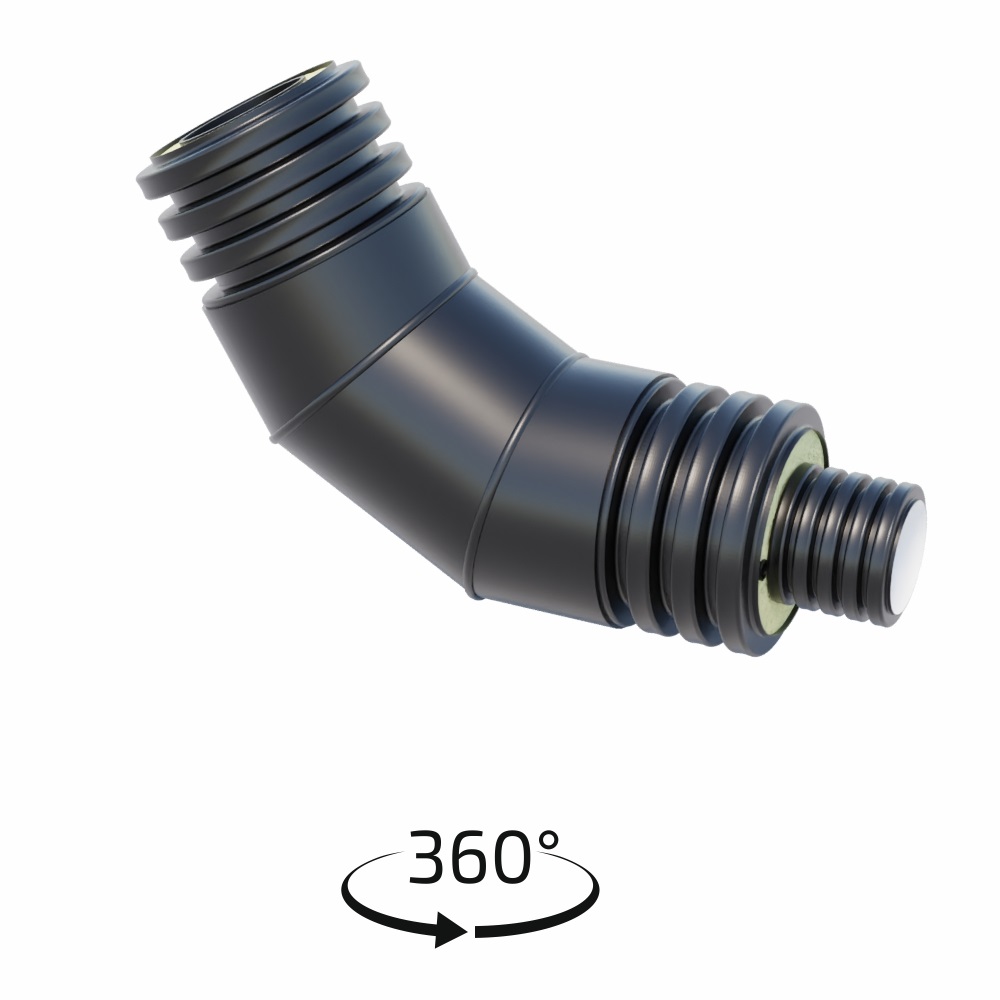

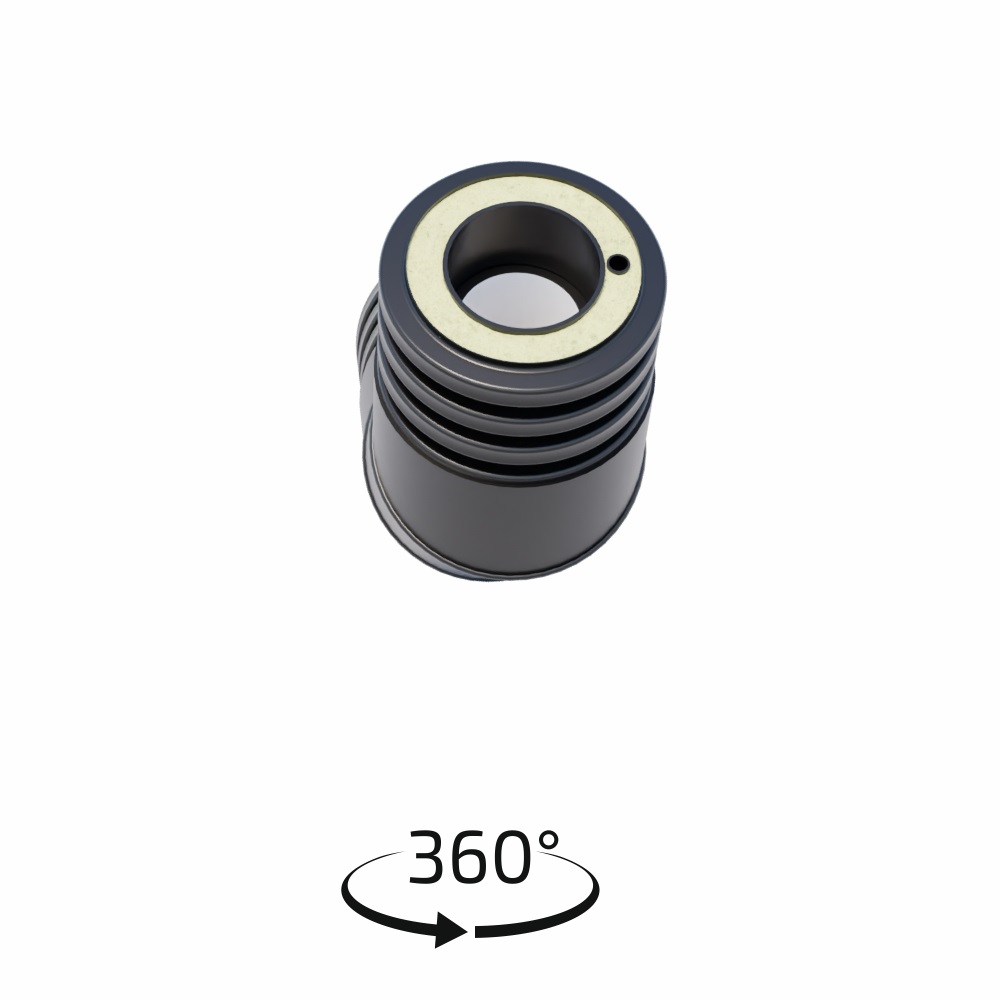

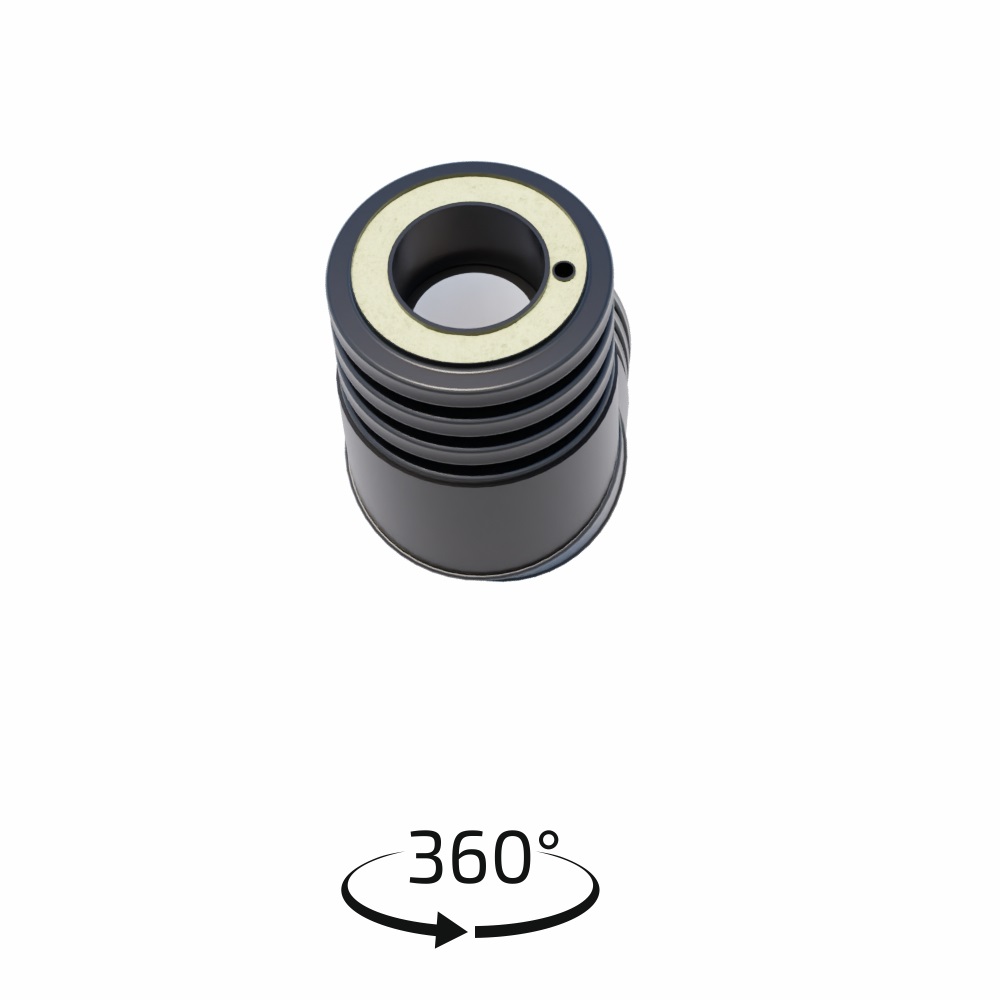

В зависимости от расположения кабель‑каналов различают четыре типа отводов ИЗОКОРСИС У:

Обозначение отвода ИЗОКОРСИС У в заказной спецификации состоит из:

слова «отвод»;
угла поворота, состоящего из числового значения в градусах и символа «°»;
торгового наименования трубы — «ИЗОКОРСИС У»;
номинального наружного диаметра внутренней (рабочей) трубы d и её номинальной кольцевой жесткости SN;
символа "/";
номинального наружного диаметра трубы-оболочки D и её номинальной кольцевой жесткости SN;
указателя на тип отвода, состоящего из слова «тип» и числового идентификатора типа изделия.

Пример обозначения в заказной спецификации:

Отвод 90° ИЗОКОРСИС У номинальным наружным диаметром 110 мм, номинальной кольцевой жесткостью SN8 c теплоизоляцией из пенополиуретана в трубе‑оболочке номинальным наружным диаметром 200 мм и номинальной кольцевой жесткостью SN8, предназначенный для поворота трубопровода вправо в горизонтальной плоскости (тип 1):

•

Отвод 90° ИЗОКОРСИС У 110 SN8/200 SN8 тип 1
